Пациентский монитор GE Dash2500 Платформа PWB 2023162-001 для систем медицинского мониторинга

Материнская плата монитора пациента GE Dash2500 PWB 2023162-001 REV B для систем медицинского мониторинга

• Проблемы с сетевым подключением:Нефункциональный порт Ethernet, препятствующий подключению к центральной станции
• Ошибка загрузки:Монитор включается, но экран остается пустым или зависает на логотипе GE
• Отображать артефакты:Графические сбои, линии на экране или искаженные формы сигналов
• Нестабильность системы:Случайные перезагрузки во время нормальной работы

Материнская плата монитора пациента GE Dash2500 (PWB 2023162-001 REV B) служит центральной печатной платой, которая выполняет функции основного процессора системы мониторинга пациента Dash 2500. Эта материнская плата монитора специально разработана для медицинских приложений и выполняет все важные системные операции.

• Обработка данных:Выполняет встроенную операционную систему и алгоритмы мониторинга.
• Периферийный интерфейс:Обеспечивает соединения для клавиатуры, сети Ethernet и USB-портов.
• Регулирование мощности:Распределяет питание от блока питания на все компоненты системы.

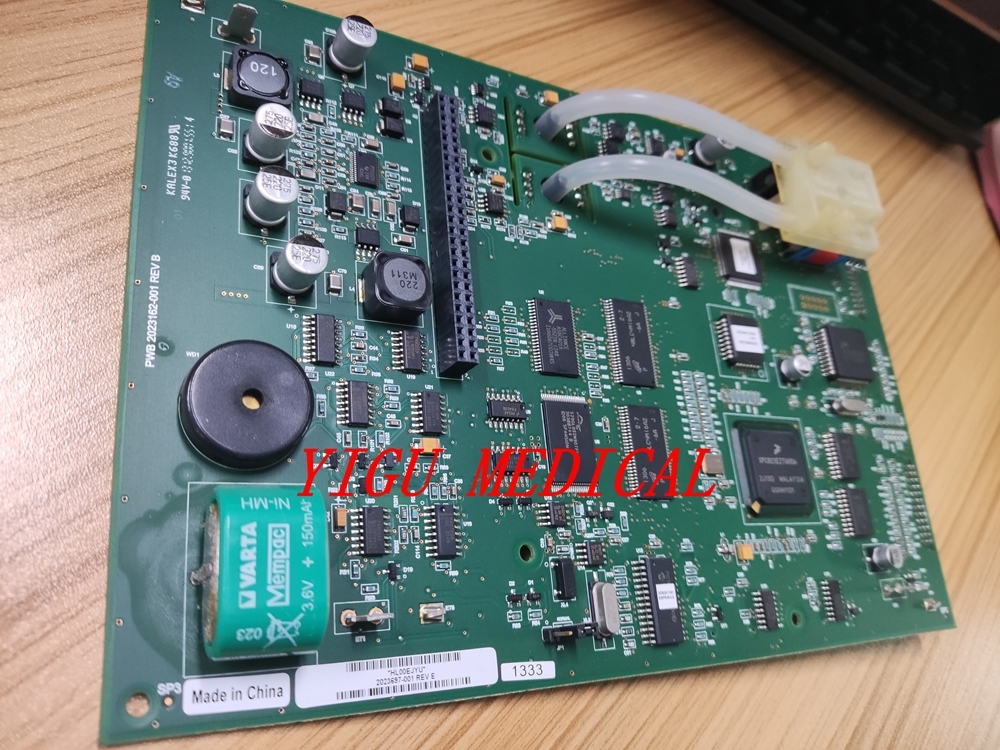

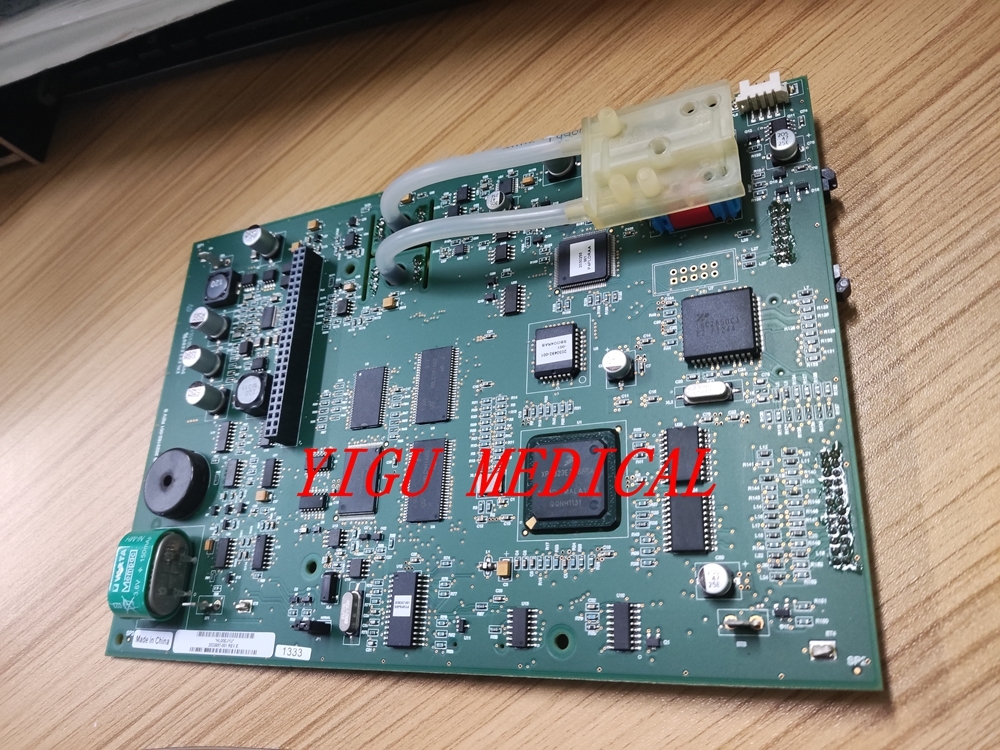

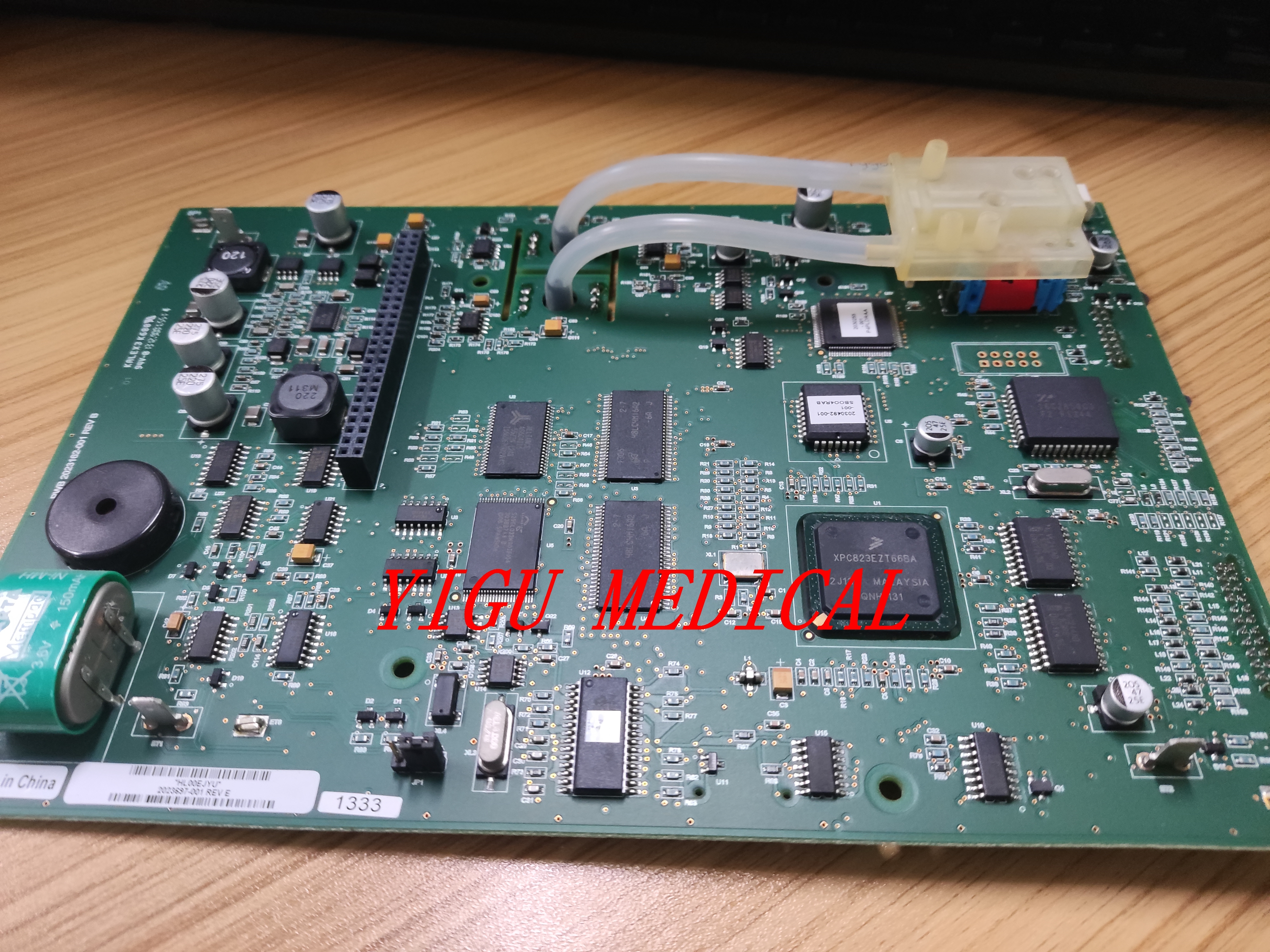

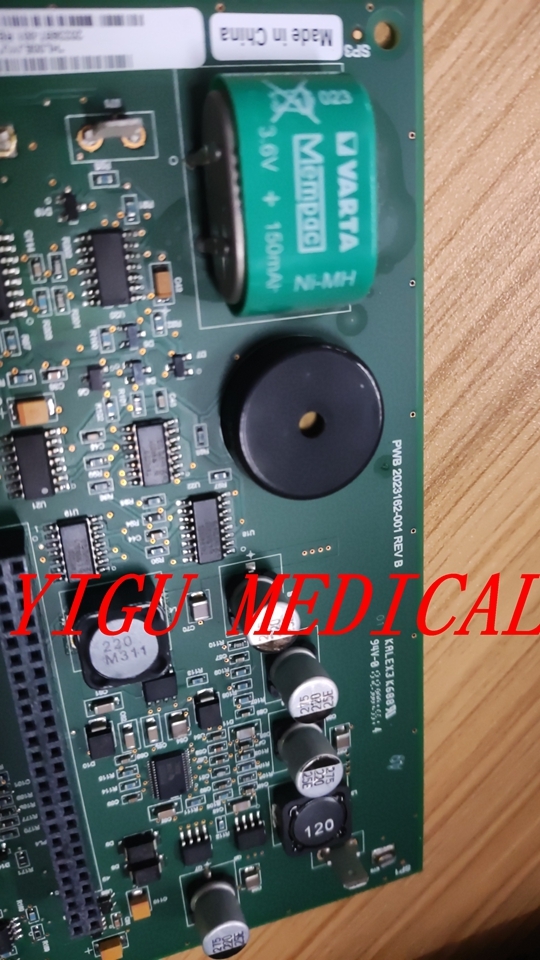

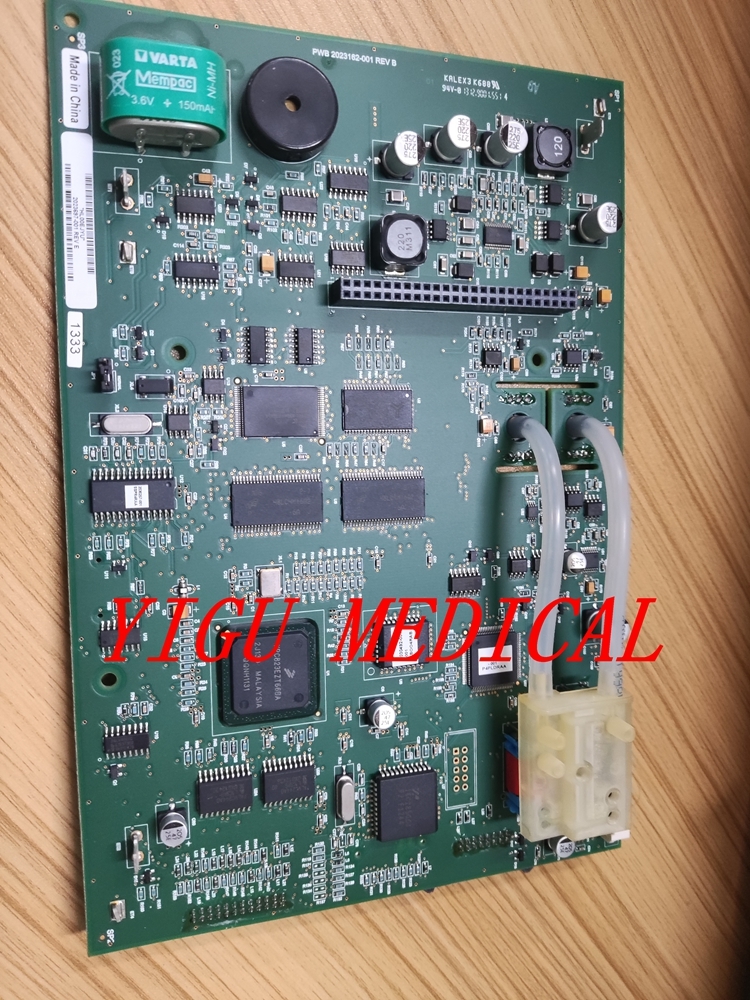

Эта материнская плата представляет собой большую печатную плату зеленого или синего цвета, расположенную за блоком дисплея и обычно монтируемую на задней крышке монитора. Он оснащен специализированными разъемами для инвертора (питание подсветки экрана), органами управления на передней панели и интерфейсами источника питания. Будучи запатентованным компонентом медицинского назначения, он использует специально разработанные разъемы и компоненты, специально разработанные для систем мониторинга пациентов GE.

В протоколах ремонта медицинского оборудования материнская плата Dash 2500 обычно заменяется целиком, а не подвергается ремонту на уровне компонентов. Процедуры замены часто требуют переноса прошивки с исходной платы или перепрограммирования новой платы с помощью совместимого программного обеспечения.
