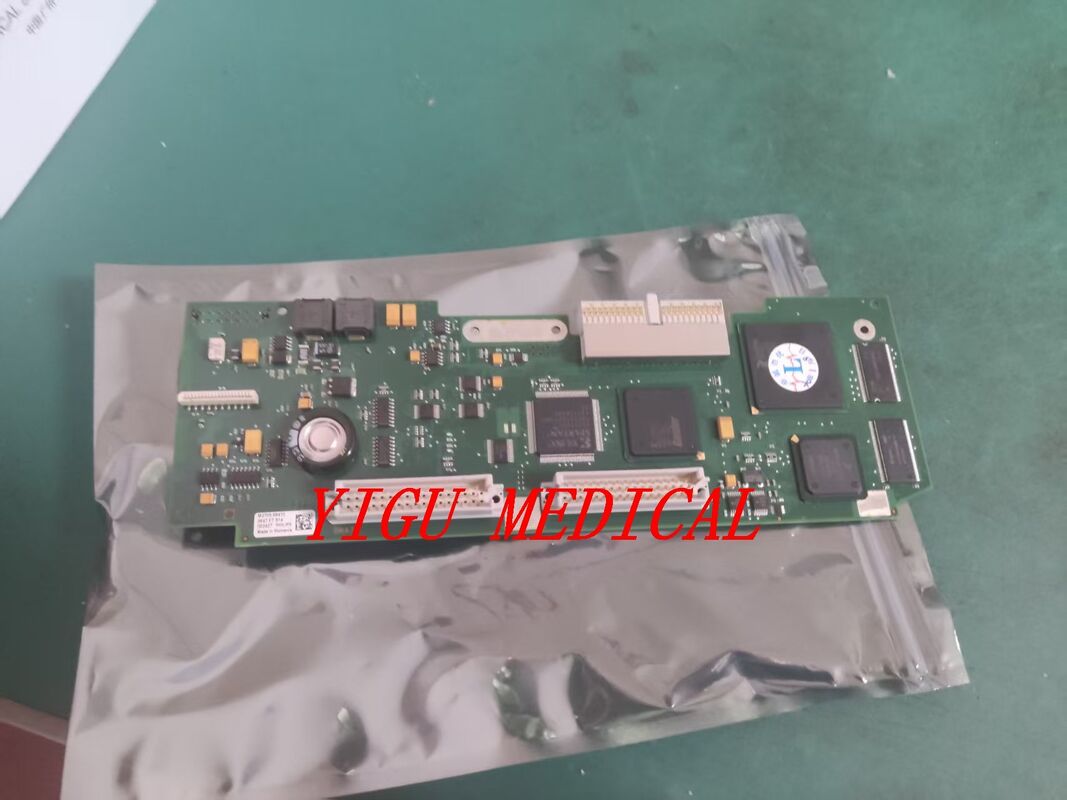

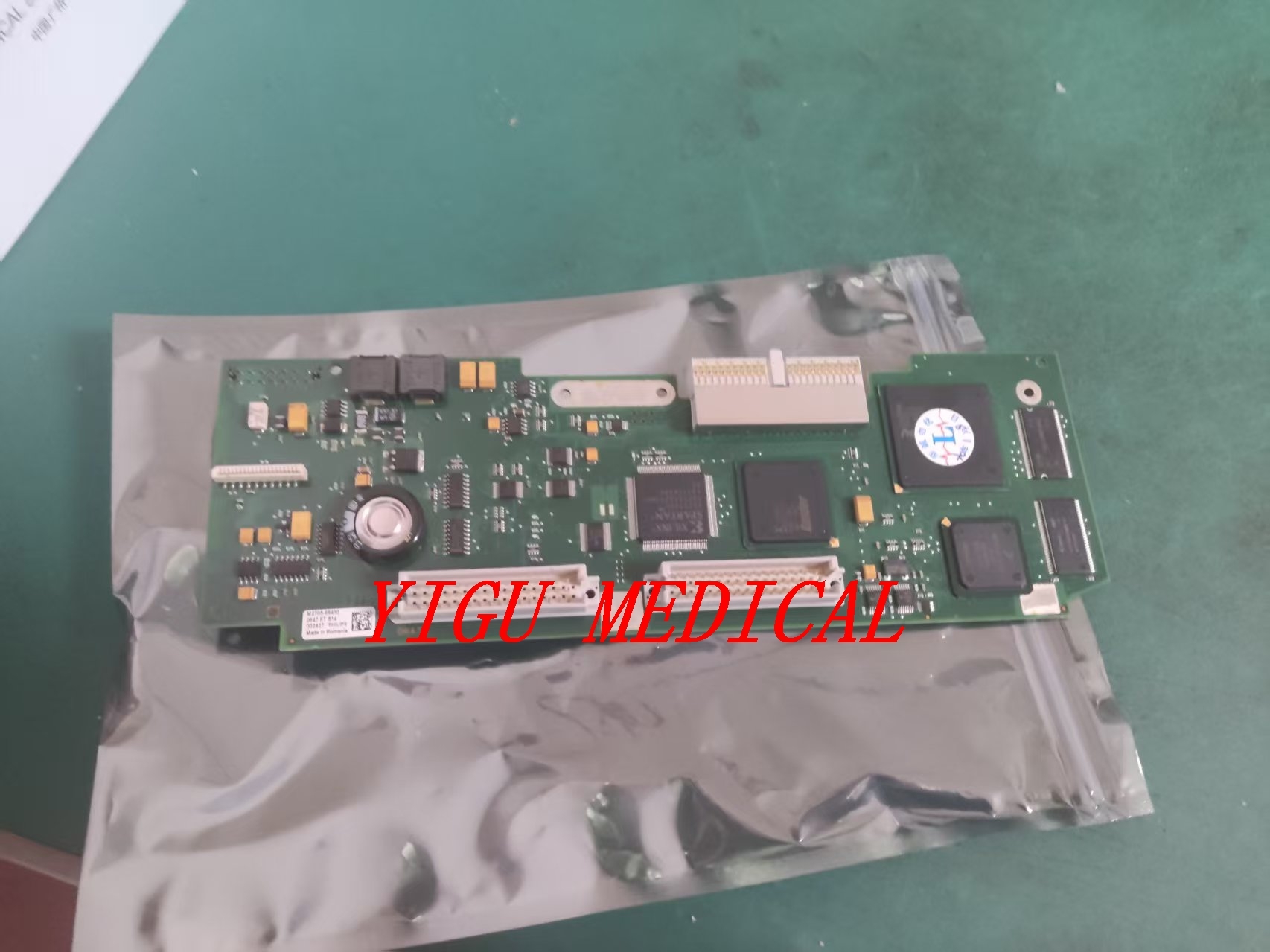

FM20 Fetus Monitor Connector Board PN M2703-66420 в хорошем состоянии с 3-месячной гарантией

Этот компонент является критическим внутренним аппаратным модулем вРеспироника FM20 Фетольный мониторОн не доступен пользователю, но необходим для основных функций устройства.

• Основное имя:Коннекторная плата (также обычно называемаяКарта интерфейса материнской платы,Планшет интерфейса сигнала, илиАналоговый фронт-энд)).
• Функция:Он действует какцентральный узелилишлюзЭто позволяет установить связь между всеми внешними датчиками/зондами пациента и внутренней цифровой системой обработки данных монитора.интерфейс сигналов, кондиционирование и маршрутизация.

1. Мельтисенсорный интерфейсный узел:
   • Ультразвуковой (США) зонд:Подключает преобразователь, который определяет частоту сердечных сокращений плода с помощью ультразвука Допплера.
   • Токотрансдуктор (TOCO):Соединяет чувствительный к давлению зонд, который измеряет активность матки (сокращения).
   • Электрод плода (FECG/Электрод кожи головы):Предоставляет интерфейс для прямого фетального ЭКГ провода из спирального или электрода кожи головы.
   • Внешние вспомогательные порты:Может также включать порты для материнских параметров аксессуаров (например, пульсоксиметрический зонд).
2. Кондиционирование сигнала:
   • Принимает сырые, слабые аналоговые сигналы от зондов.
   • Выполняет первоначальныйУсиление, фильтрация (уменьшение шума) и сопоставление импедансчтобы подготовить чистые, стабильные сигналы для основной процессорной платы.
3. Распределение мощности:
   • Распределяет регулируемую мощность от основного источника питания монитора к подключенным датчикам и собственной бортовой схеме.
4. Коммуникация и управление:
   • Часто содержит логические схемы или микроконтроллер, который управляет идентификацией датчиков, переключением режимов и протоколами связи с центральным процессором / материнской платой.
5. Механическая и электрическая защита:
   • Предоставляет прочные сварные разъемы, которые выдерживают повторяющиеся физические нагрузки клинического подключения/выключения, защищая более чувствительную и дорогую материнскую плату от повреждений.

Неисправная плата M2703-66420 обычно проявляется как изолированные, аппаратно-специфические проблемы:

• Полная неисправность одного или нескольких каналов мониторинга(например, US работает, но TOCO не показывает никакого сигнала, или наоборот).
• Периодические или нестабильные сигналы(отпады, "скачки" показания, потеря следа).
• Постоянные коды ошибоксвязанные с конкретными датчиками во время запуска системы или самотестов (например, "Ошибка US", "Ошибка TOCO").
• Неточные показаниякоторые не могут быть решены посредством калибровки пользователем.
• Видимые физические поврежденияк соединителям, следам или компонентам платы (редко, но возможно).

• Входы (вверх по течению):Все сенсоры и кабели, применяемые пациентом.
• Выводы (по нижнему течению):Посылает условные сигналы вГлавная ПК/Працессорная платачерез внутренние кабели или соединители.
• Компоненты одноранговые:Работает совместно сКорпорация электроснабжения,Сборка дисплея, иПередняя панель клавиатуры.
