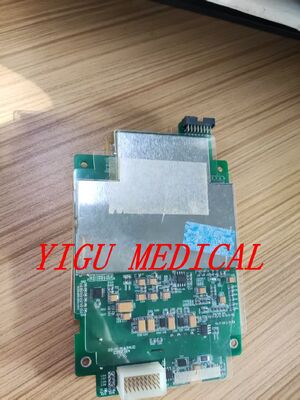

Оригинальный прочный, простой в использовании Comen C30 Пациент Монитор Материнская плата Материнская плата в хорошем состоянии

Характер продукции

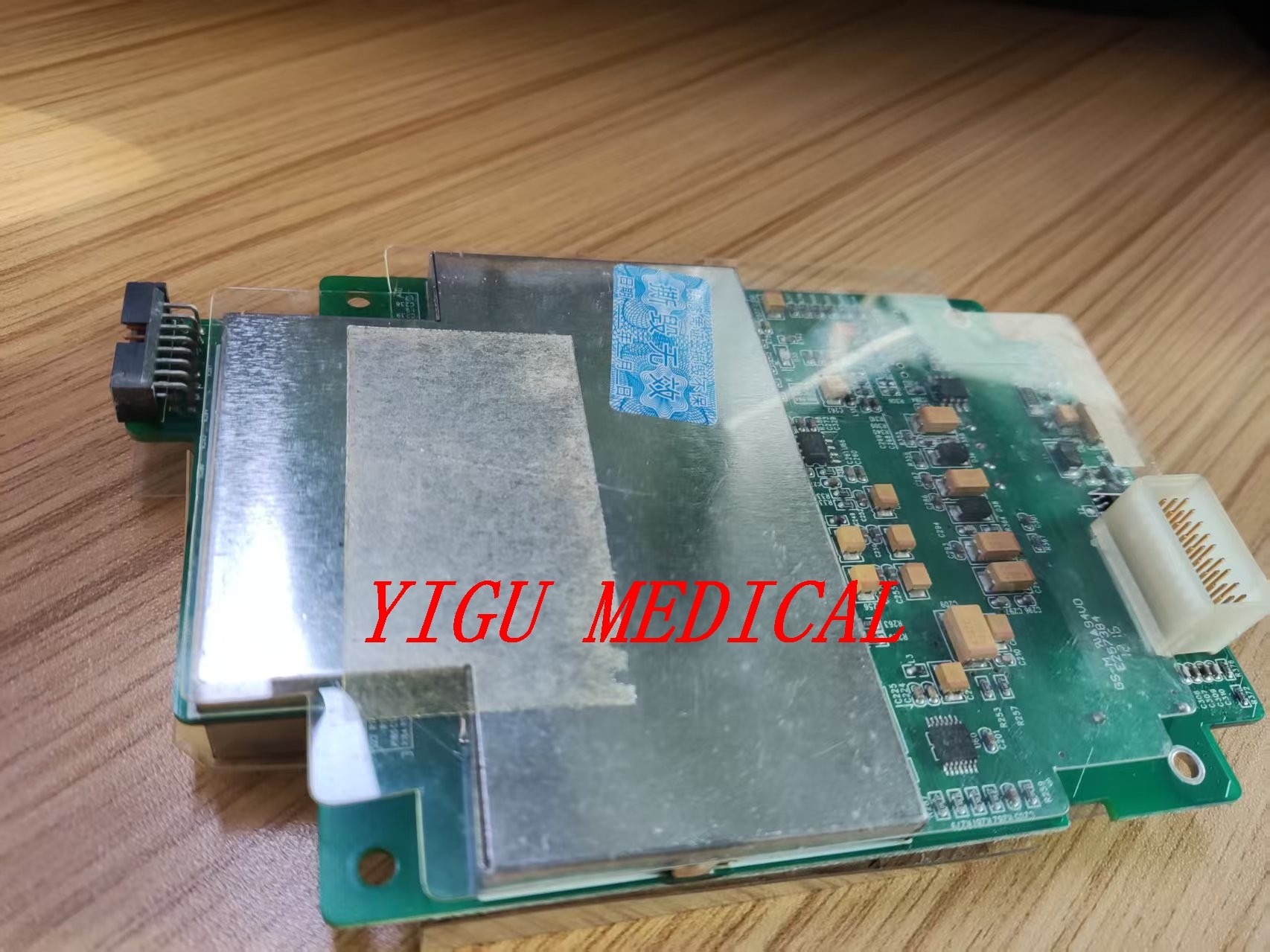

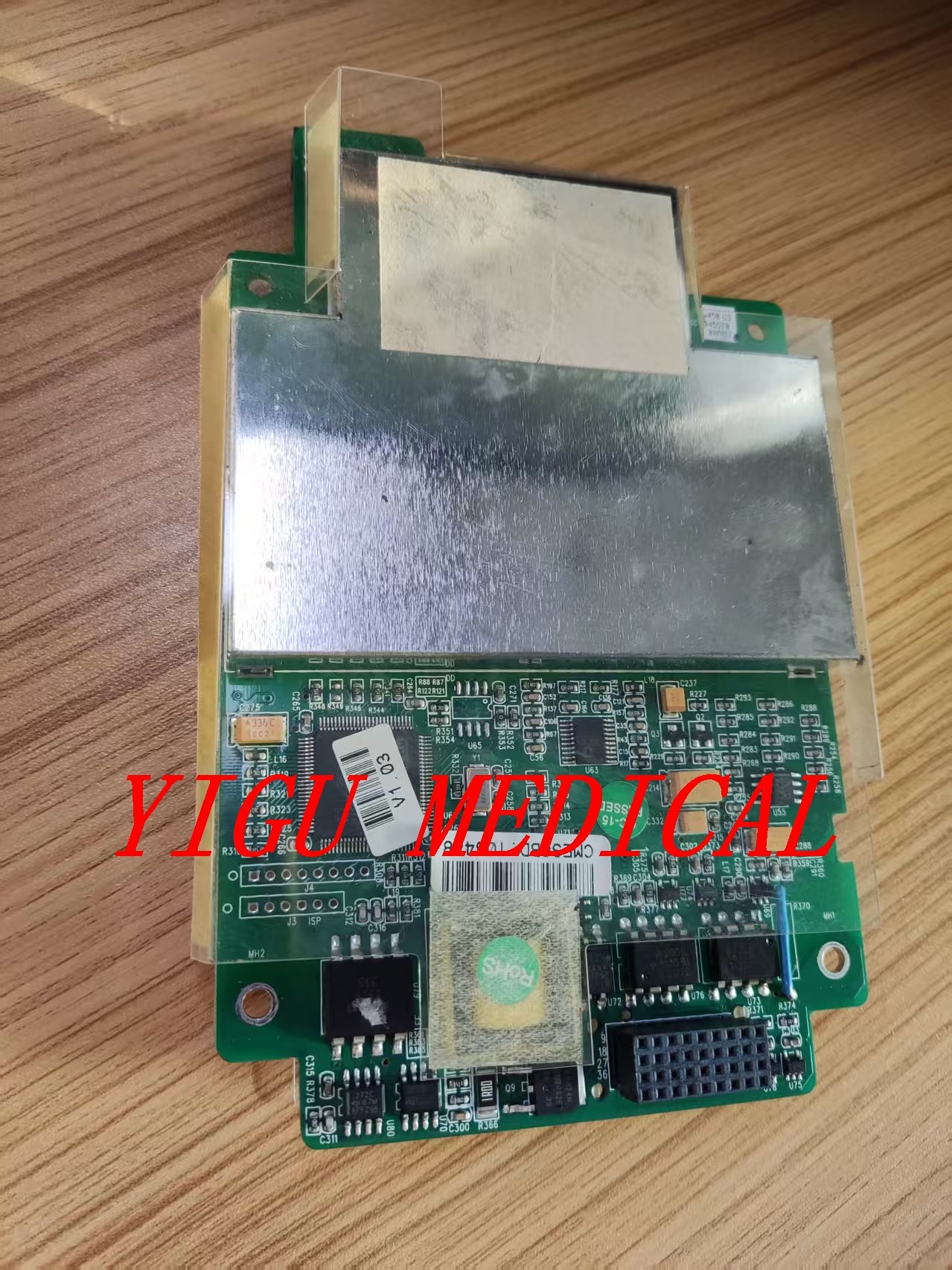

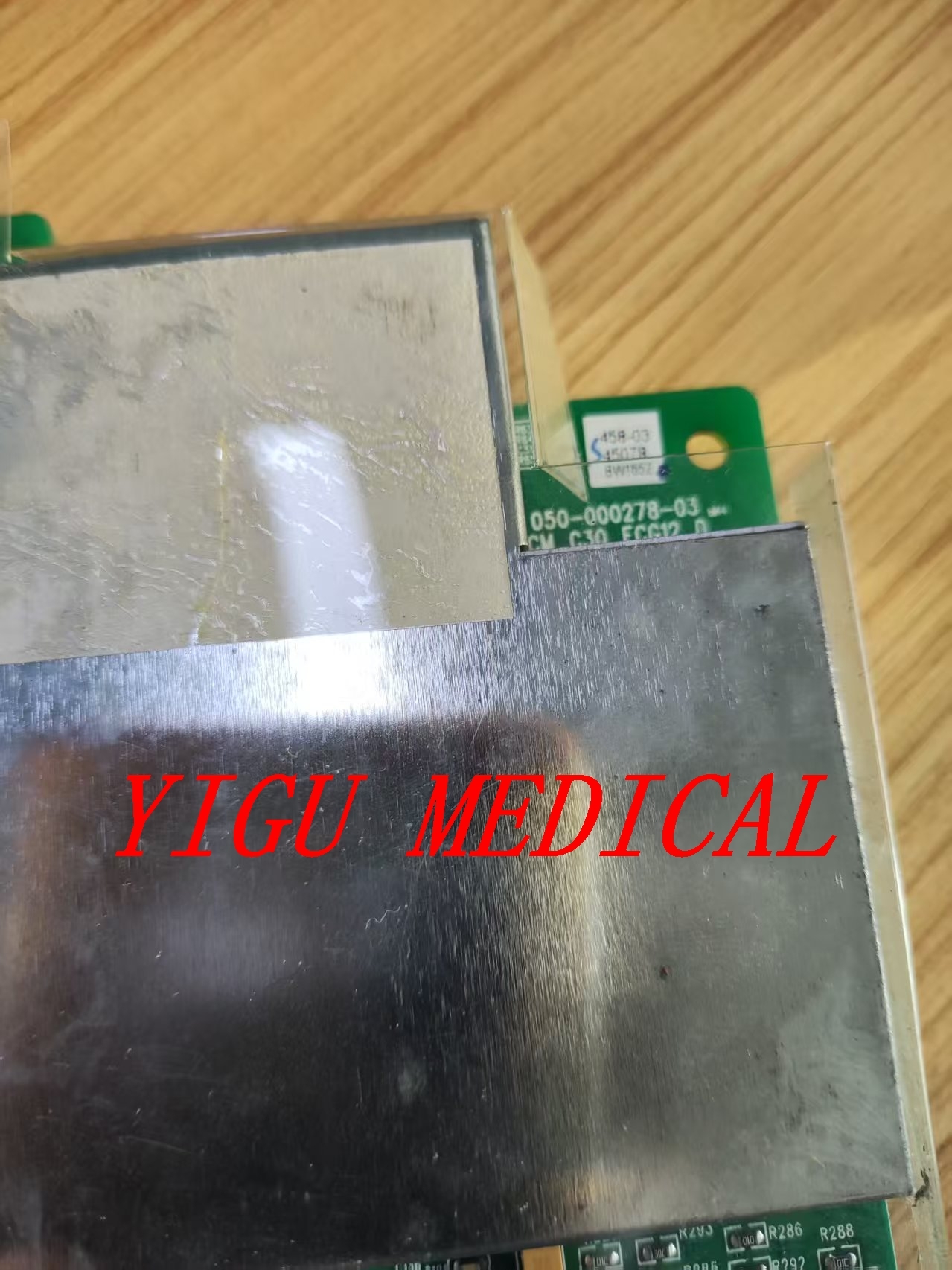

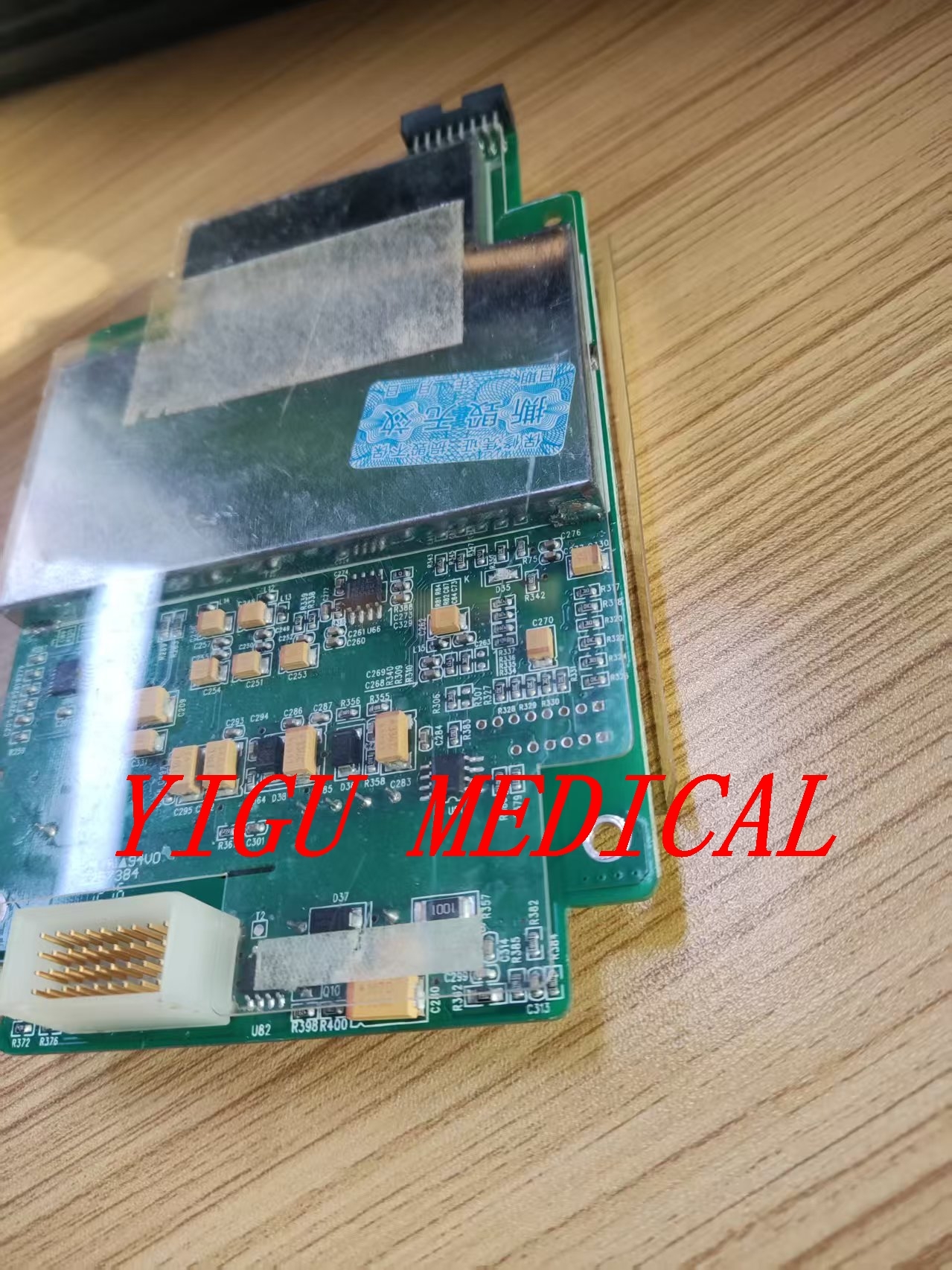

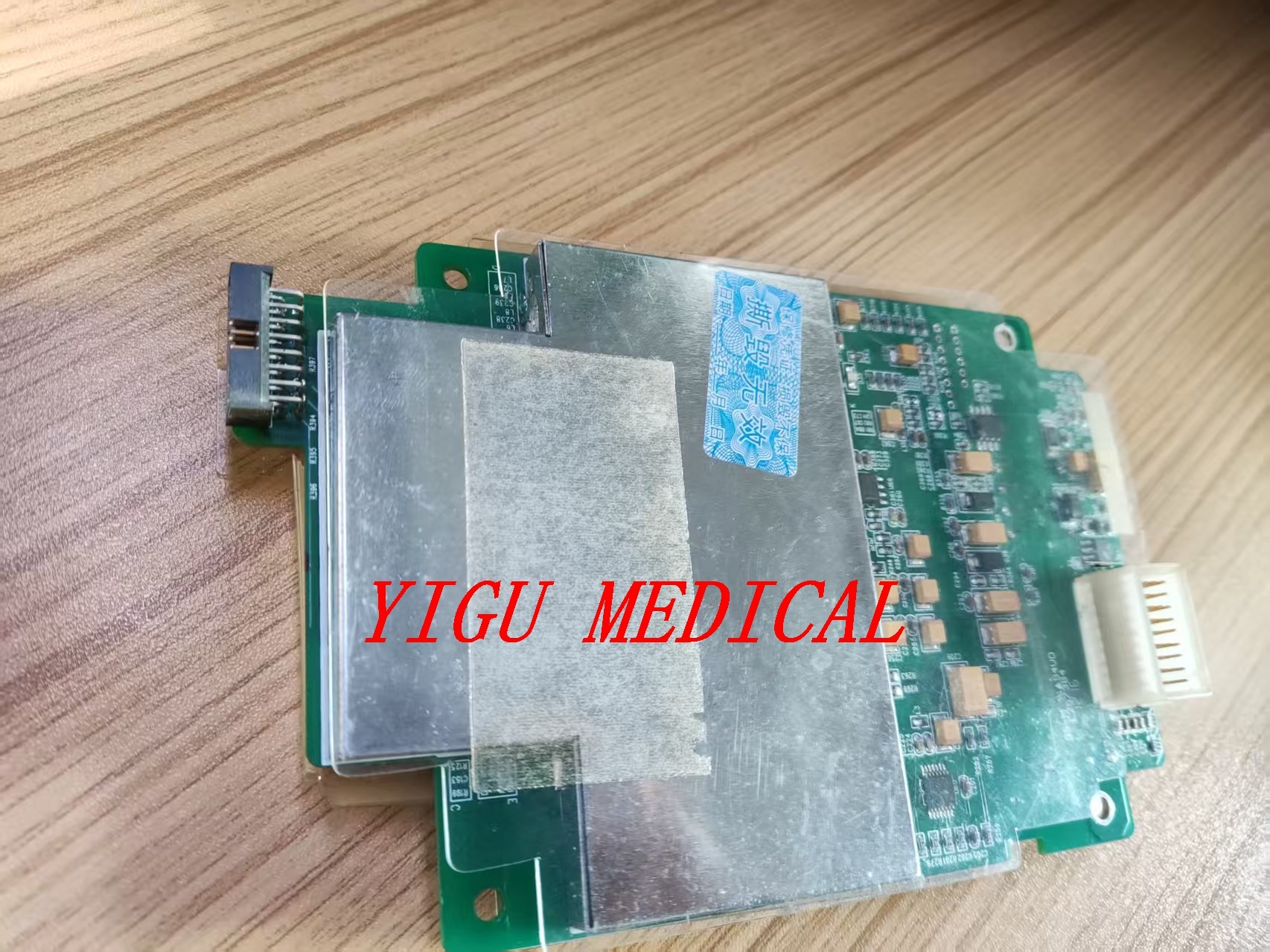

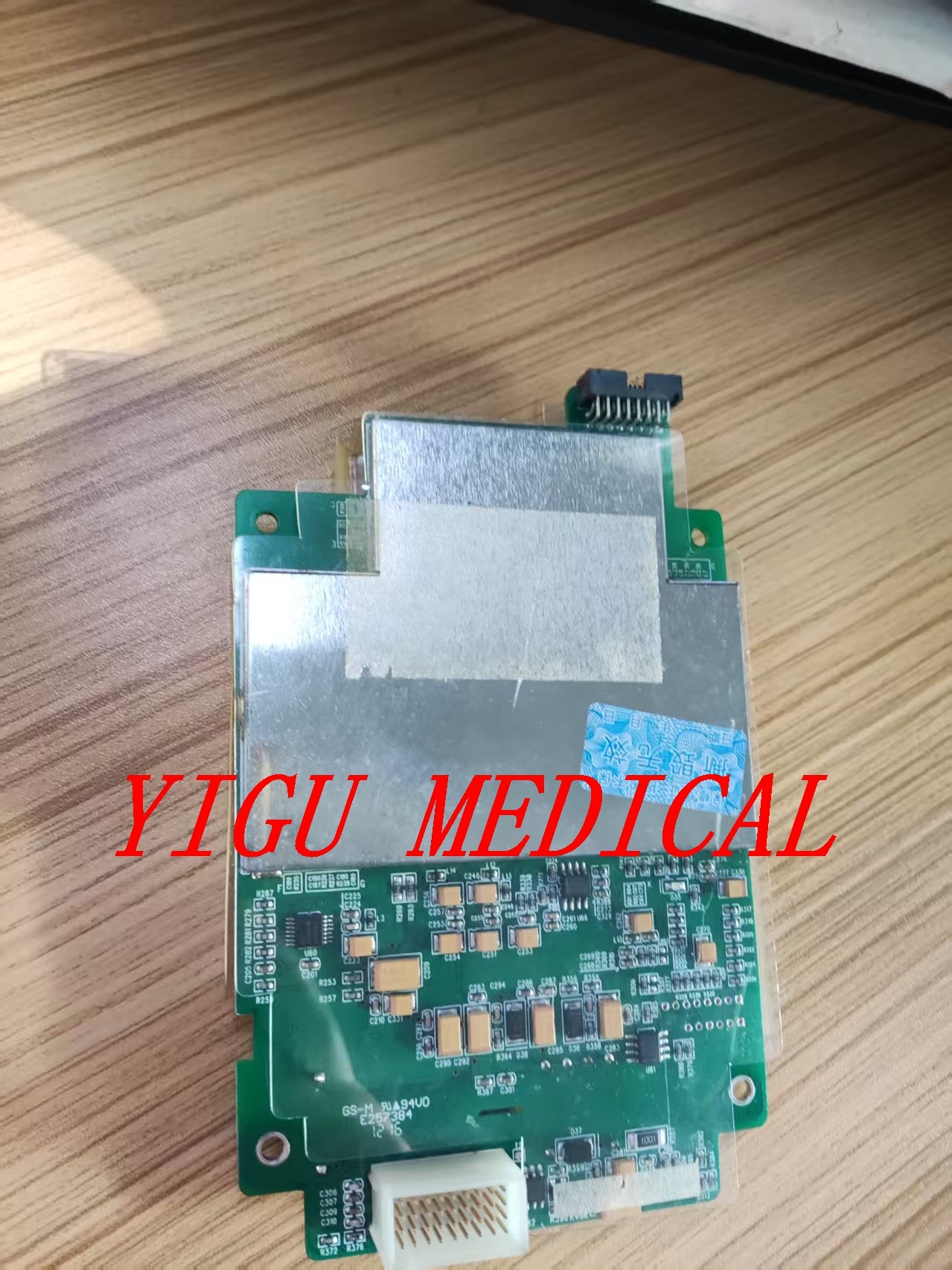

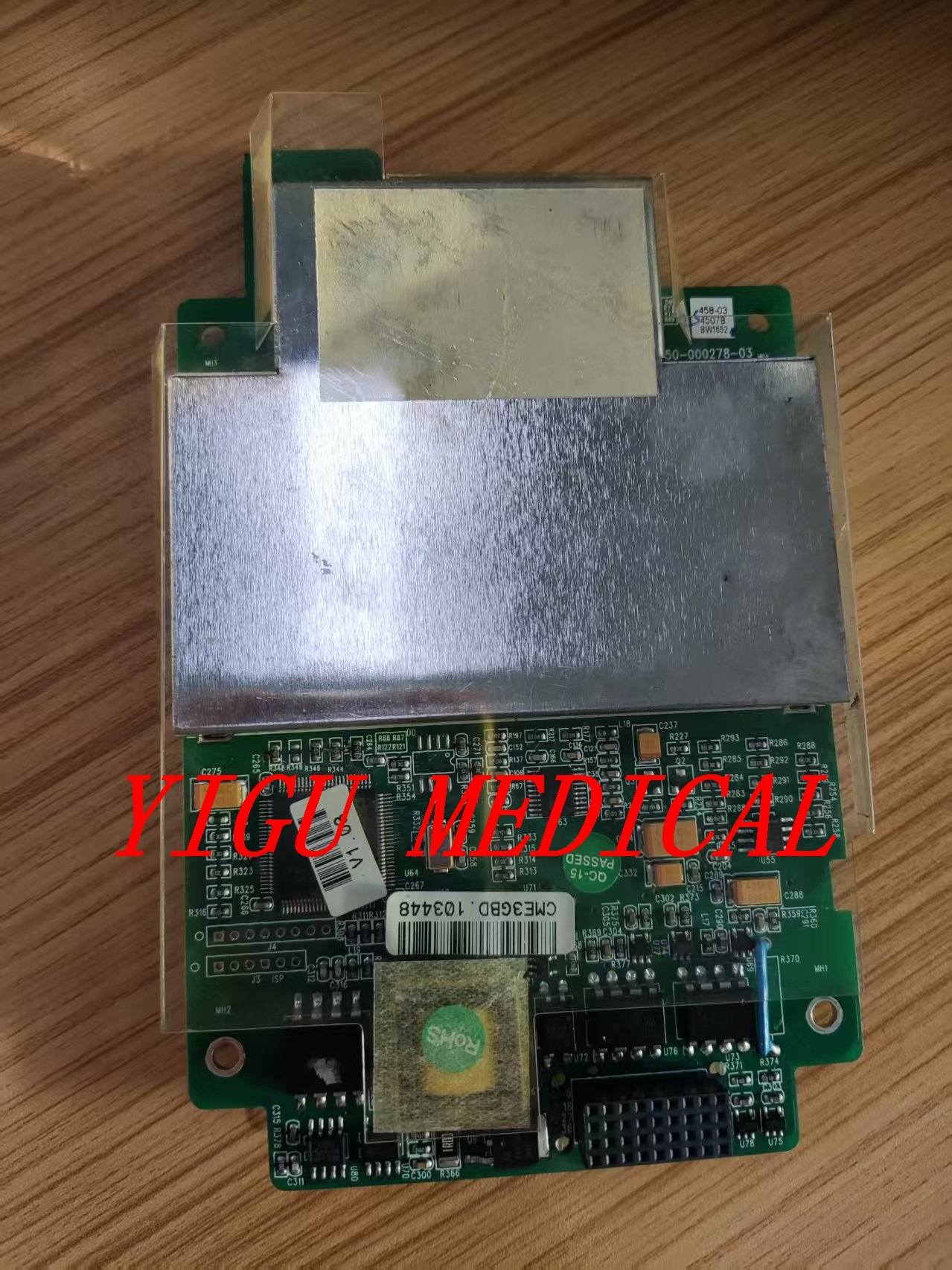

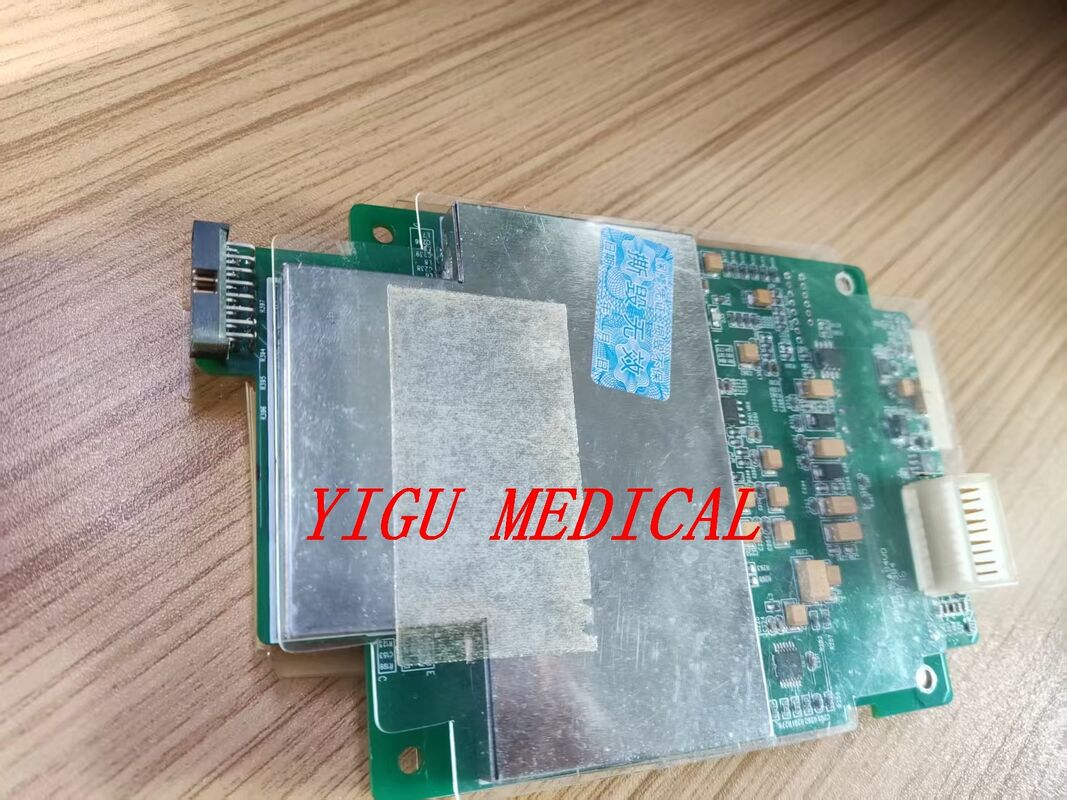

Comen C30 пациент монитор ПН E257384 в хорошем состоянии

Вот всестороннее представление о материнской плате монитора пациента Comen C30:
**Обзор**
Comen C30 - это компактный многопараметровый пациентский монитор, предназначенный для различных клинических условий. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
** Архитектура майнборда **

**Основные функции**
1. **Центральный центр обработки:**
- Интегрирует данные из модулей параметров (ЭКГ, SpO2, NIBP, Temp, Resp, IBP и т.д.)
- Запускает операционную систему и программное обеспечение для мониторинга
- Управляет сигнализацией, расчетами и хранением данных

2. ** Распределение и управление электроэнергией: **
- Преобразует входную мощность (AC / DC / аккумулятор) в требуемые напряжения
- Управляет зарядкой батареи и переключением питания
- Обеспечивает чистую, регулируемую мощность для чувствительных аналоговых схем

3. ** Маршрутизация и обработка сигнала:**
- Аналогово-цифровая конверсия физиологических сигналов
- Цифровая обработка сигнала (DSP) для анализа формы волны
- Фильтрация шума и снижение артефактов

**Компоненты оборудования**

**Ключевые интегральные схемы на борту**
- **Основной процессор:** Обычно серия ARM Cortex-A или аналогичный встроенный процессор
- Память:
- DDR3 оперативная память (обычно 512MB-1GB)
- хранилище NAND Flash (4-8 ГБ) для ОС и данных
- Возможно, слот для SD-карты для расширения.
- **FPGA/CPLD:** Для пользовательской логики и управления временем
- **Энергоуправляющие интегральные узлы:** Многочисленные преобразователи постоянного тока и регуляторы LDO
- ** Контроллеры связи:** CAN, USB, Ethernet, UART контроллеры

**Критические секции правления**
1. **CPU/Процессорная зона:** Центральный процессор с оперативной памятью и флэш-памятью
2. **Аналоговый фронт-энд (AFE):** Электрокогнитные усилители, кондиционирование SpO2 сигнала
3. ** Раздел питания:** Регуляторы напряжения, схемы управления батареями
4. ** Раздел интерфейса:** Коннекторы для дисплея, модули параметров, внешние порты
5. **Изоляционный барьер:** Оптосцепки/изоляционные усилители для безопасности пациентов

**Связь и интерфейсы**
**Внешние разъемы**
- **Модульные порты:** Для подключения модулей параметров (обычно собственные разъемы)
- ** Интерфейс дисплея:** LVDS или eDP разъем для ЖК-панели
- ** Сеть: ** RJ45 Ethernet порт
- ** USB:** Обычно 2-4 порта USB 2.0/3.0
- ** Серийные порты: ** RS-232 для внешних устройств (принтеров, вентиляторов)
- ** Аудио:** Выход динамика для сигнализации
- ** Карточный считыватель:** Для SD/памяти
**Внутренние заголовки**
- **Кнопка/ЛЭД интерфейс:** Управление передней панелью и индикаторы
- **Аккумуляторный разъем:** к внутренней батарее
- ** Коннектор вентилятора: ** Для охлаждения вентилятора
- ** Коннектор громкоговорителя: ** Внутренний громкоговоритель тревоги
- **JTAG/DEBUG порты:** Для заводского программирования/тестирования
**Интеграция системы**
** Интерфейс модуля параметров **
C30 обычно использует **модульную конструкцию**, где:
- Материнская плата обеспечивает ** функциональность заднего плана **
- Каждый параметр (ЭКГ, SpO2, и т.д.) имеет специальную дочернюю доску
- Связь с помощью шины CAN или серийного протокола
** Архитектура программного обеспечения **
- **Операционная система:** Встроенный Linux или VxWorks
- ** Прикладной уровень:** Comen собственное программное обеспечение для мониторинга
- **Процесс загрузки:** U-Boot → Ядро Linux → Приложение

**Технические характеристики**

**Электрические характеристики**
- **Входное напряжение:** 12-24V DC (обычно 19V от адаптера питания)
- ** Напряжение батареи:** Обычно 10,8-14,4 В (3-клеточный или 4-клеточный литий-ионный)
- **Изоляция:** Круги, подключенные к пациенту, имеют изоляцию 4000В+
- ** Потребление энергии:** 15-40 Вт в зависимости от активных модулей

**Спецификации эксплуатации**
- **ЭКГ:** До 1000 Гц на канал
- ** Скорость обновления SpO2:** Обычно 1-2 показания в секунду
- ** Время измерения NIBP: ** 30-60 секунд обычно
- ** Хранение данных:** 72+ часов данных о тренде

**Общие проблемы и устранение неполадок**
# Частые пункты неудачи
1. ** Секция питания: **
- Сбой преобразователя DC-DC
- вздутые предохранители или защитные диоды
- Неисправности в зарядке батареи

2. ** Проблемы с памятью/хранением: **
- Плохая флэш-память.
- Ошибки с чипами оперативной памяти
- Повреждение слота для SD-карты

3. **Проблемы с интерфейсом:**
- Поврежденные разъемы из-за частого обмена модулями
- Неисправности связи CAN-автобуса
- Проблемы с интерфейсом дисплея

** Симптомы сбоя материнской платы **
- ** Без питания / без загрузки: ** Даже с хорошим источником питания
- **Периодическое замораживание/обрушение:** Особенно во время измерений
- ** Проблемы с распознаванием модулей:** Модули не обнаружены или отключены
- **Артефакты отображения:** Извращенные волновые формы или графики
- ** Батарея не заряжается: ** Несмотря на хорошую батарею и питание

**Обслуживание и обслуживание**

**Профилактическое обслуживание**
- ** Регулярная чистка:** Удаление пыли (рекомендуется сжатый воздух)
- ** Проверка соединителей:** Проверка на наличие изогнутых булавок или коррозии
- ** Обновления прошивки:** Осторожно применяйте обновления производителя
- **охлаждение:** обеспечить вентиляцию и работу вентилятора
