Характер продукции

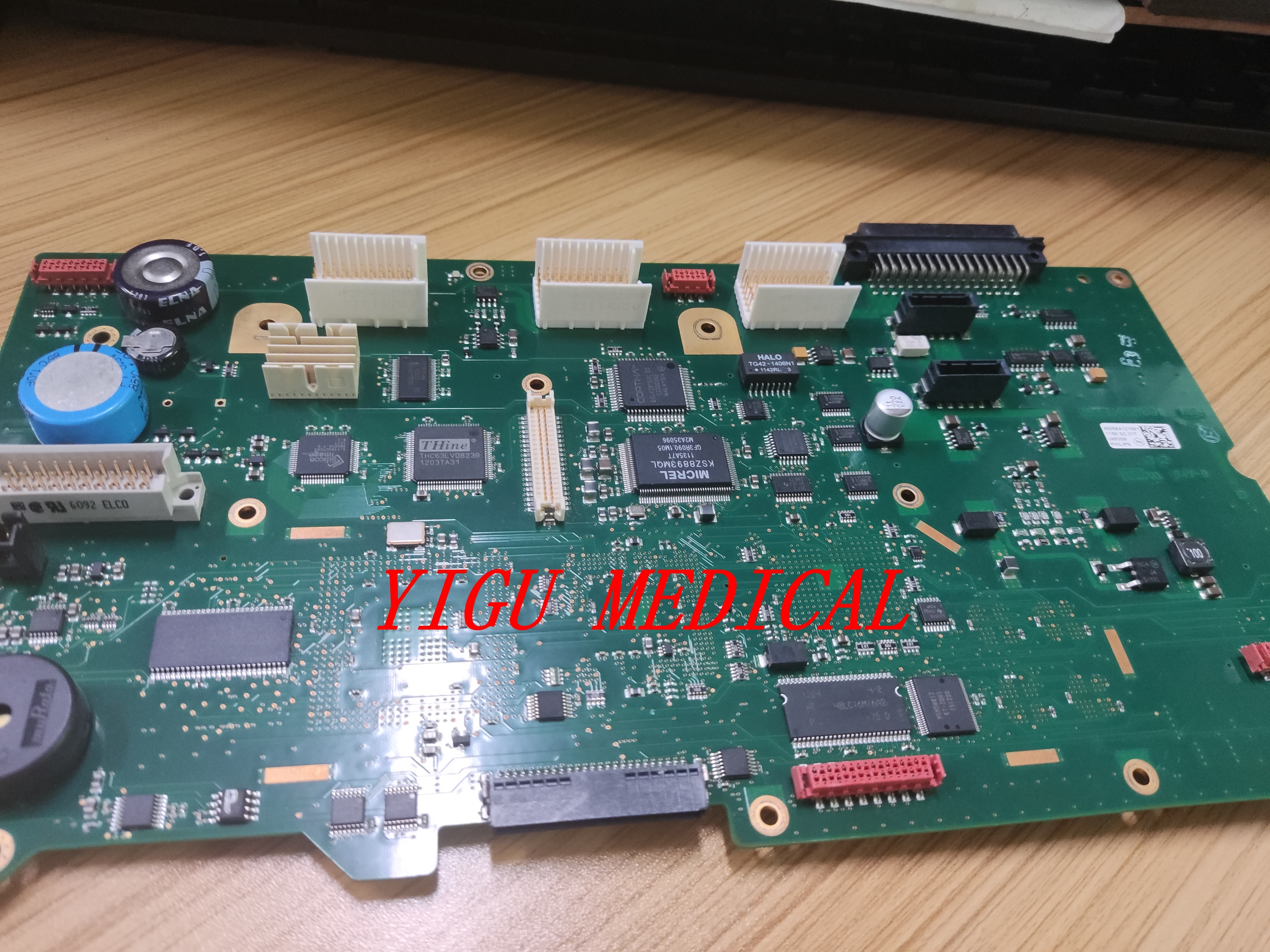

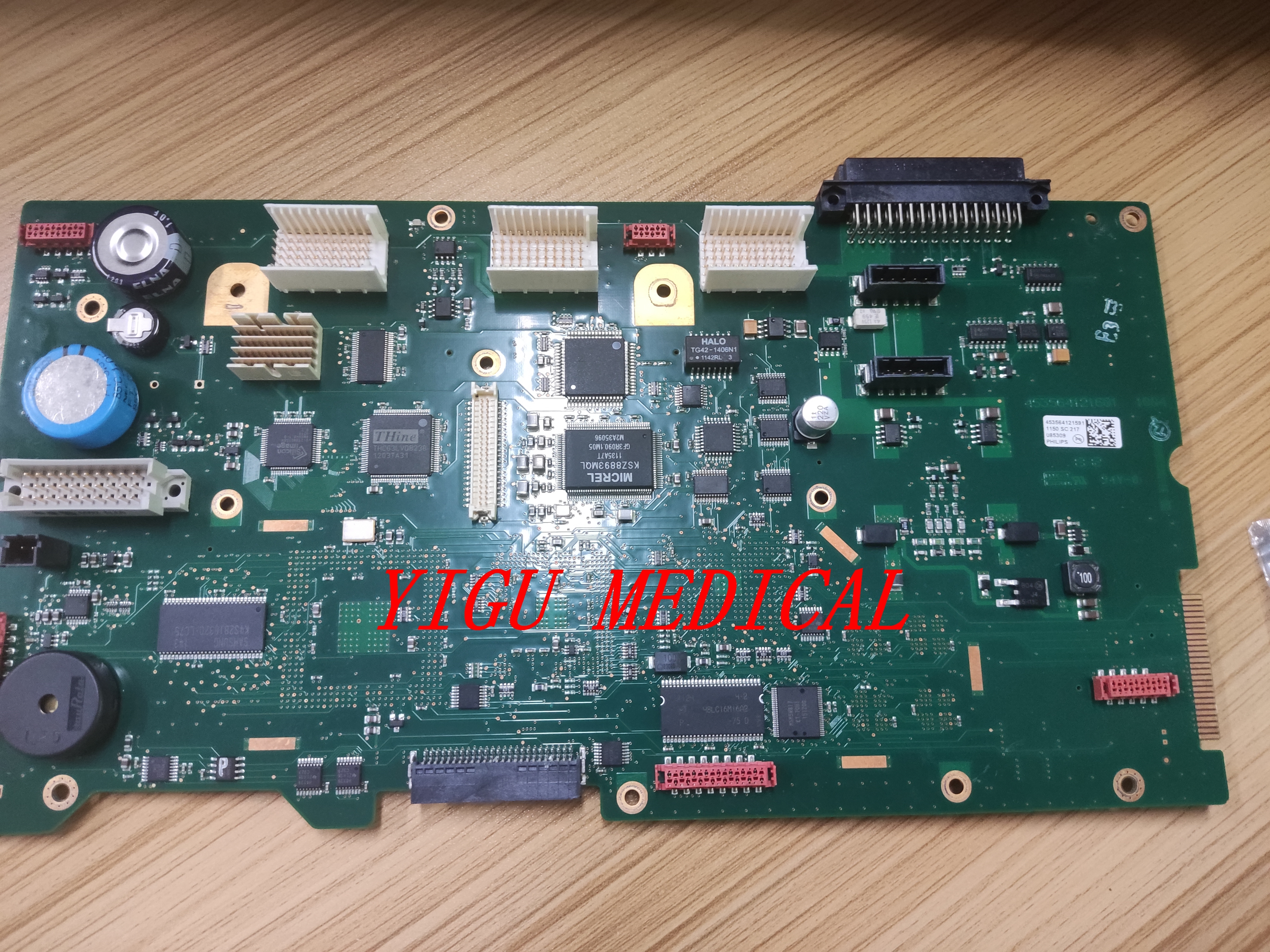

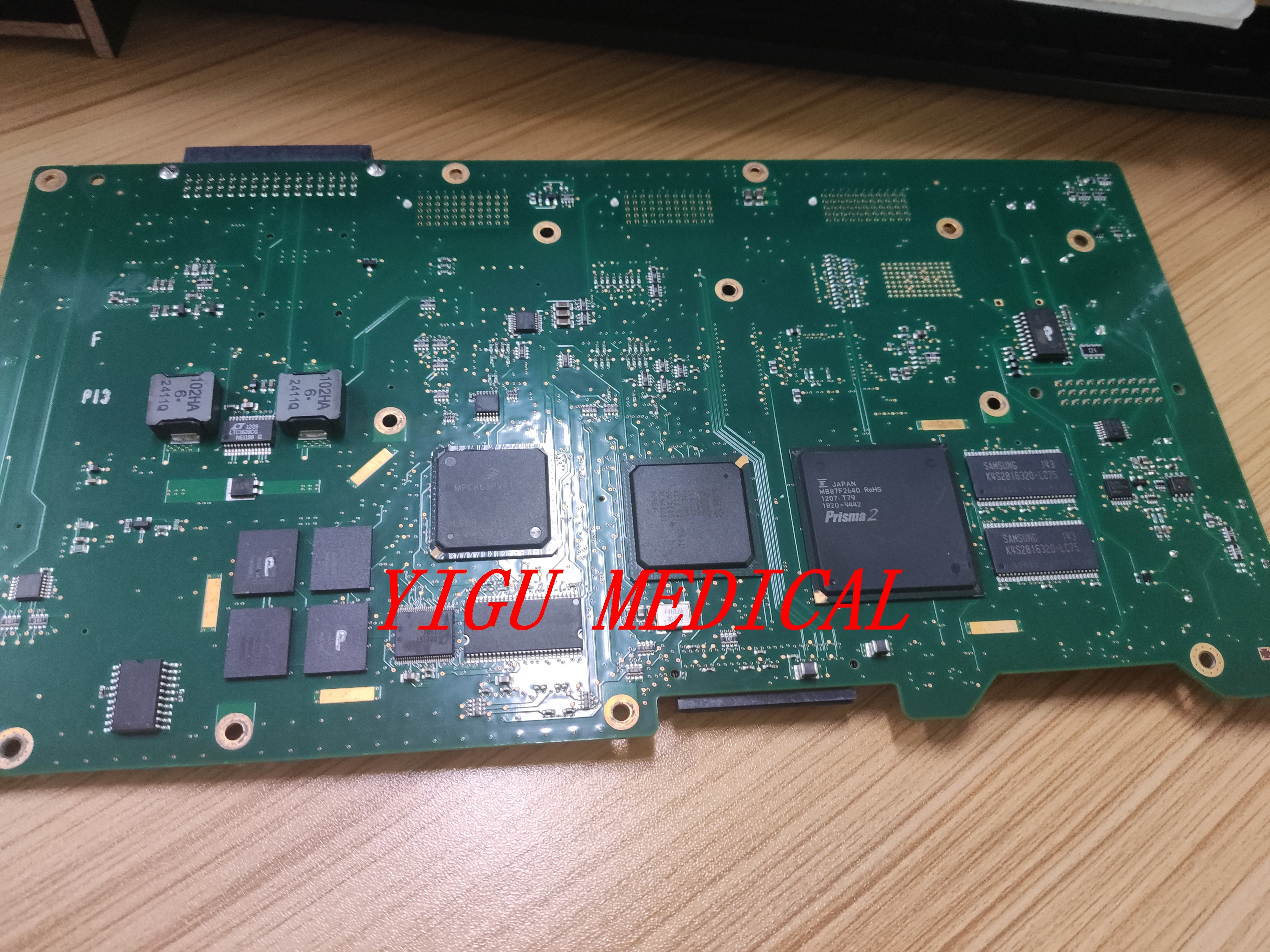

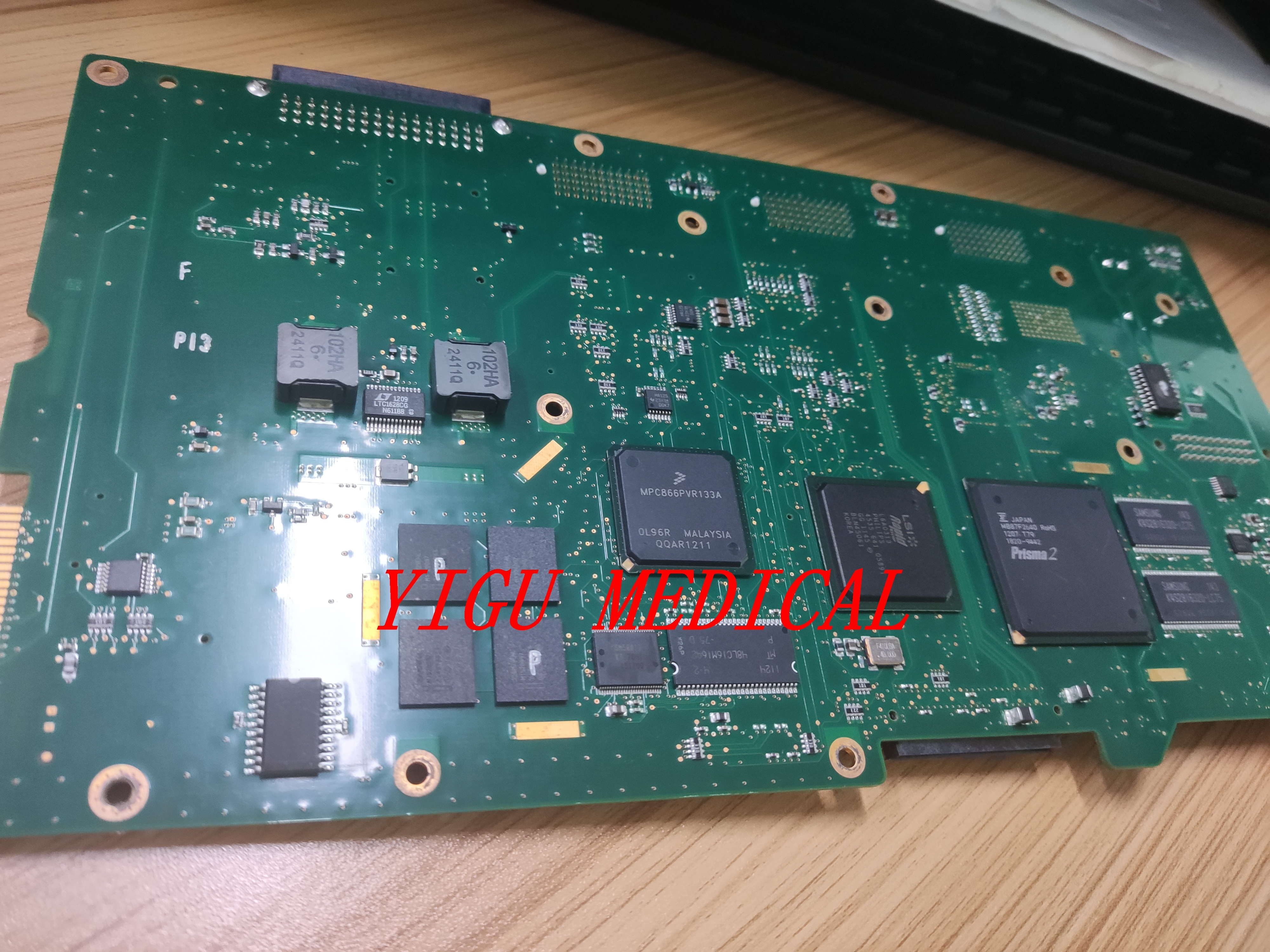

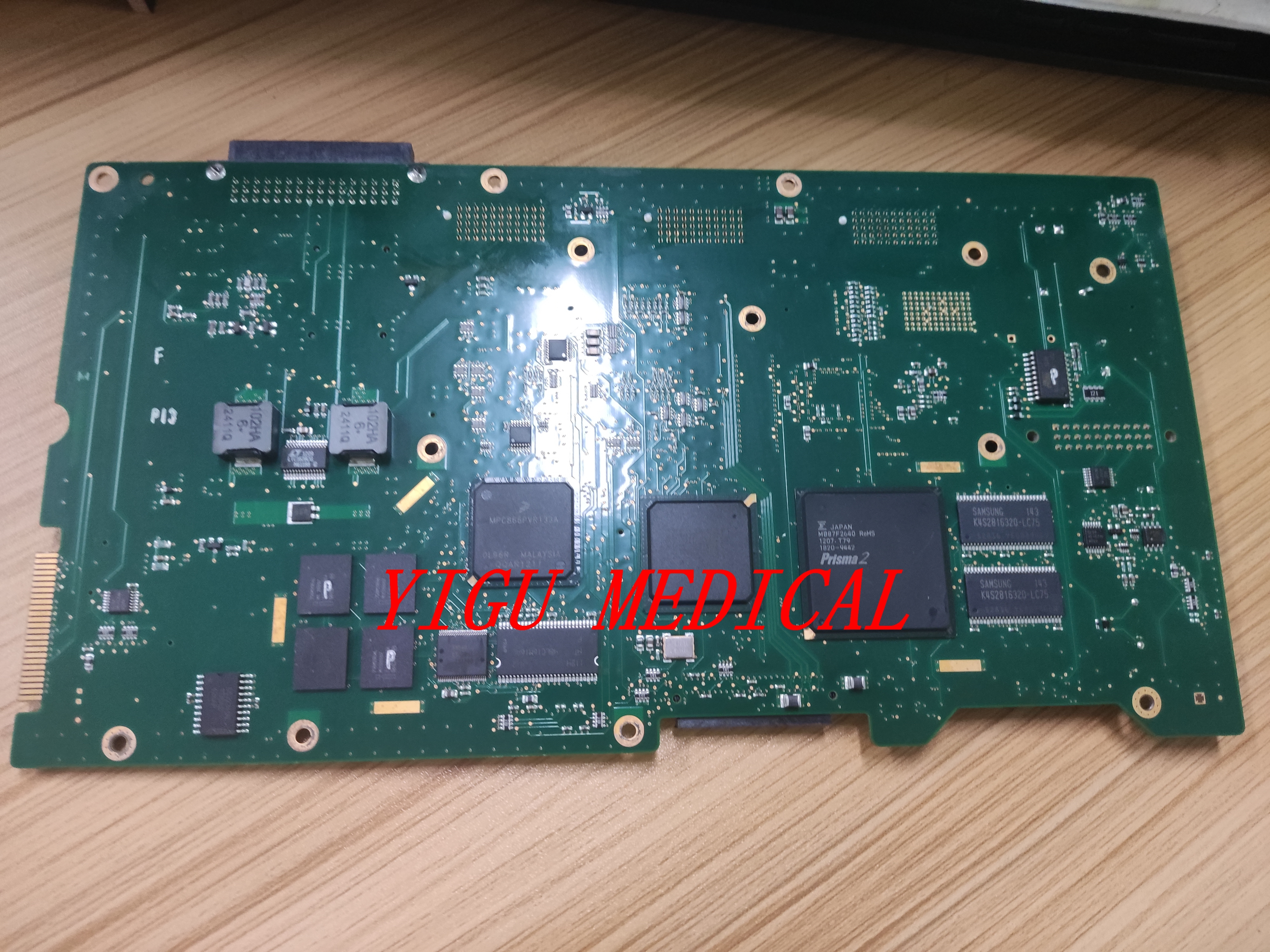

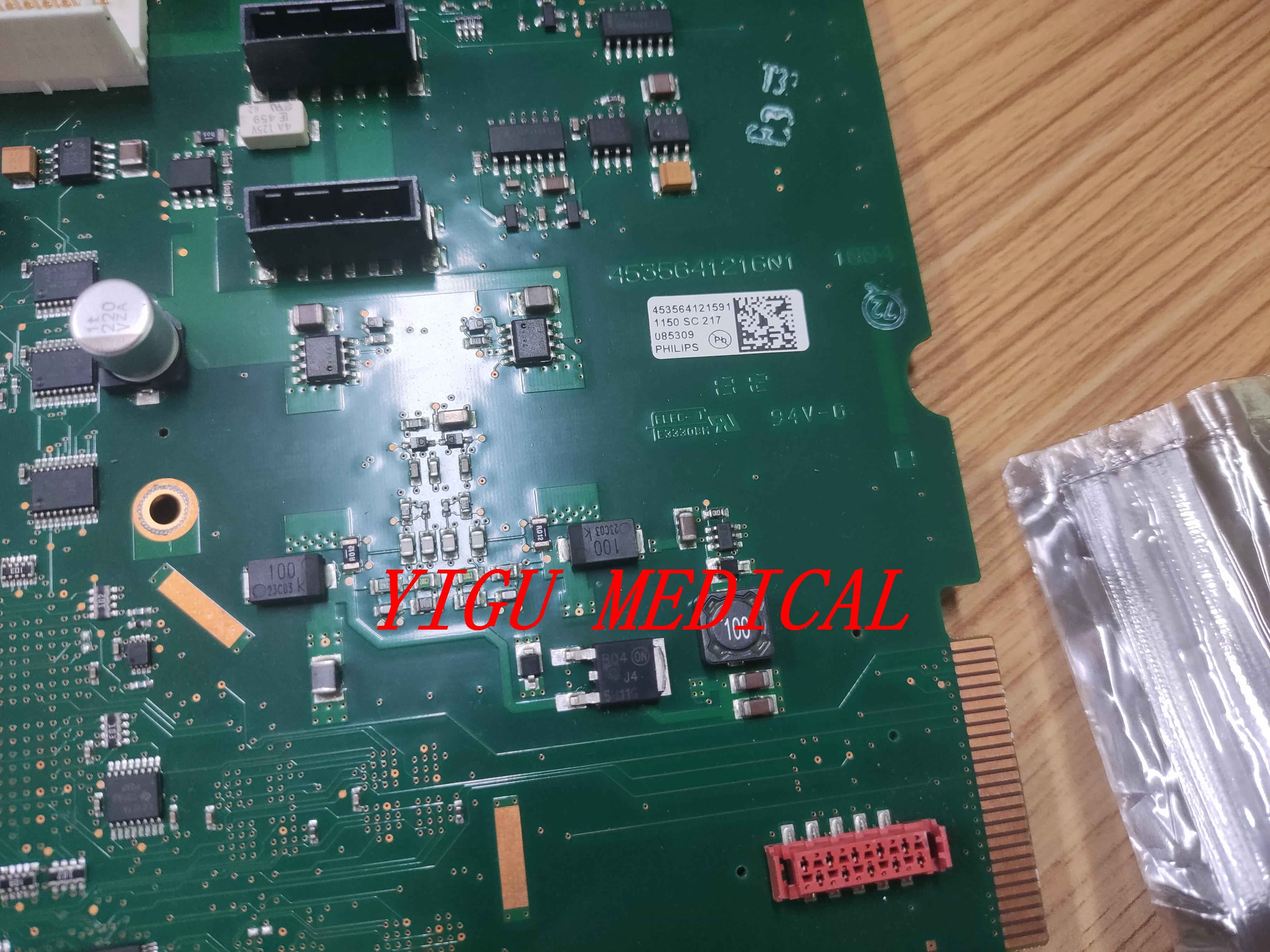

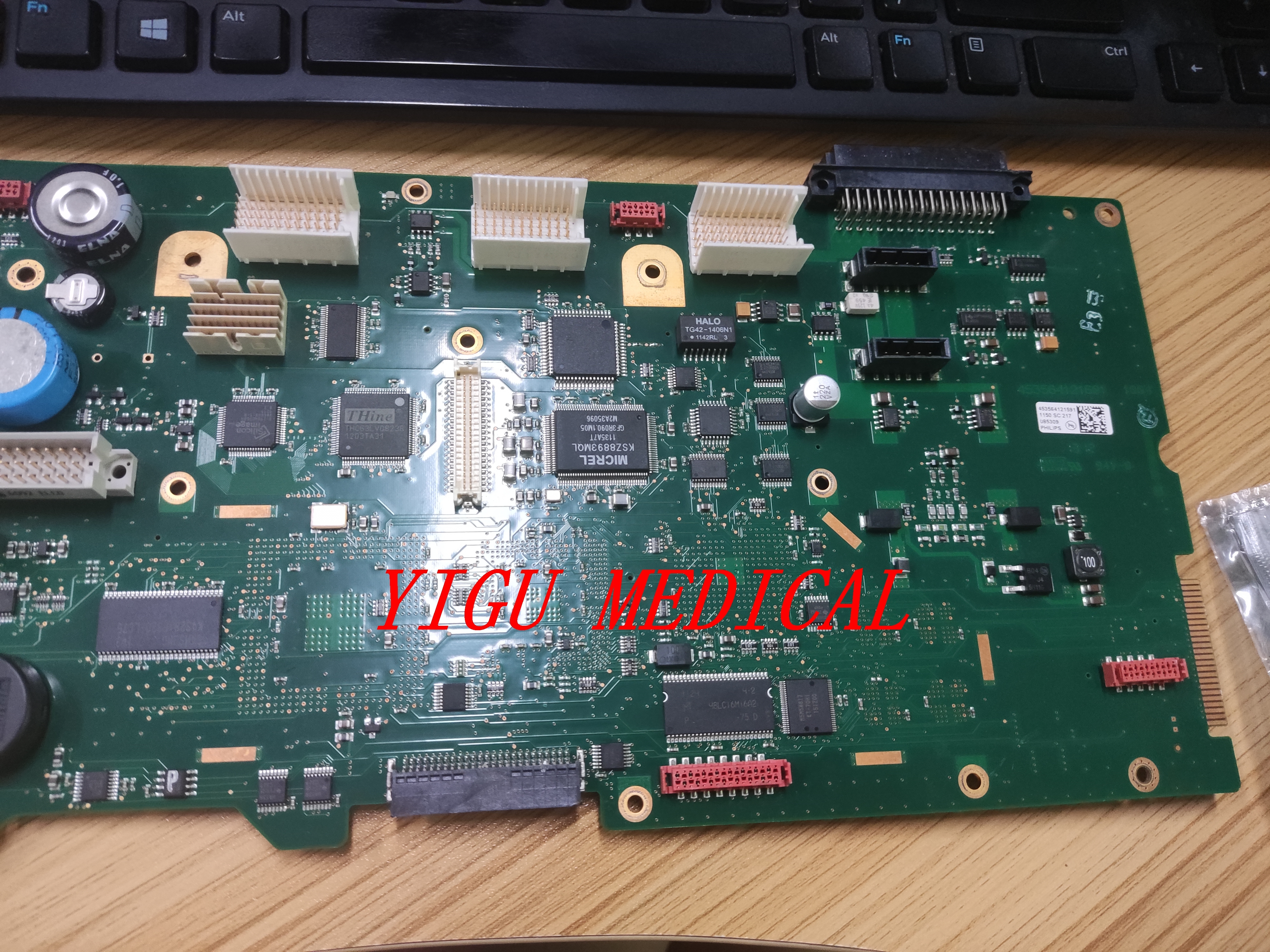

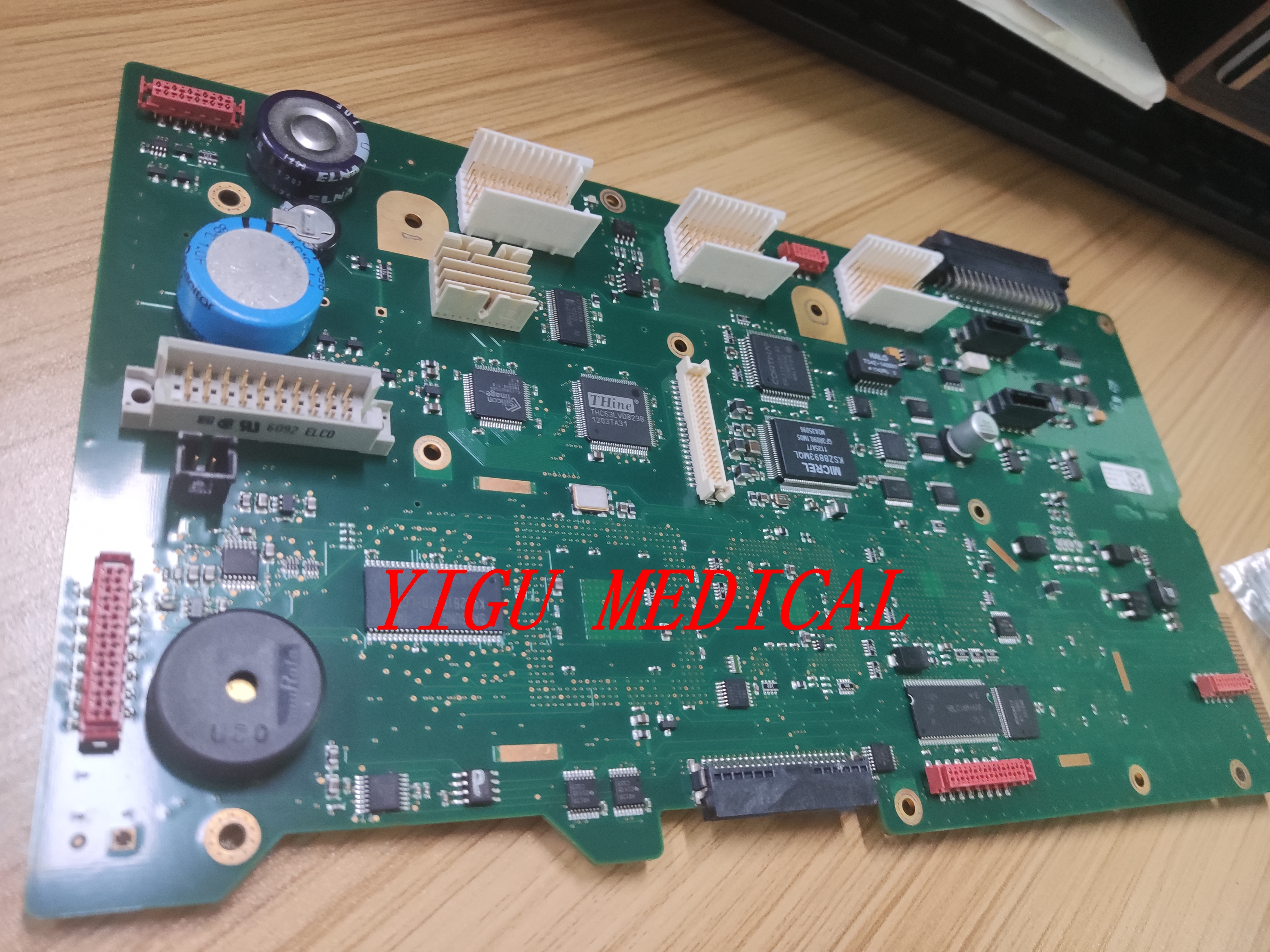

PH MX700 MX750 Пациентский монитор Материнская плата PN 453564121591 для монитора Материнская плата
Материнская плата (или системная плата) в ** MX серии ** пациента монитора (включая такие модели, как ** MX400, MX500, MX600, MX700,и MX800**) является основным ядром этой высокоинтегрированной платформы мониторинга пациентов.В отличие от традиционных мониторов, где каждый параметр представляет собой отдельный "модуль", серия MX известна своей "все-в-одном" конструкцией с одной панелью.где подавляющее большинство измерительных функций интегрировано непосредственно на основную панель системы.
Эта философия дизайна делает майнборд MX исключительно сложным и критическим компонентом, выступающим в качестве центрального вычислительного узла, процессора сигнала и связи для всего устройства.
Ключевые функции и архитектурная философия
Основная плата серии MX характеризуется высоким уровнем интеграции.
1. **Интегрированная обработка параметров:**
Вместо использования отдельных, взаимозаменяемых модулей для каждого параметра,Материнская плата MX включает в себя основные схемы обработки для ключевых измерений непосредственно на платуОбычно это включает:
* **ЭКГ:** Аналоговый интерфейс и цифровизация для электрокардиограммы.
* **SpO2:** Плата обработки для импульсной оксиметрии часто интегрирована или непосредственно подключена.
* ** NIBP (неинвазивное кровяное давление):** Система управления и вычисления для насоса и датчика давления.
* **Temp (Temperature):** Сигнальная кондиция для температурных зондов.
* **IBP (Invasive Blood Pressure) ** и другие передовые параметры (например, EtCO2) могут быть добавлены через специальную **Parameter Extension Board**, которая подключается непосредственно к материнской плате,но основная обработка все еще централизована.
2. **Централизованные вычислительные системы и управление: **
* На материнской плате размещены основной **CPU**, **чипсет** и **память**. Она управляет операционной системой монитора (специализированной встроенной ОС) и программным набором Philips IntelliVue.
* Он выполняет сложную задачу синхронизации всех потоков данных, запуска алгоритмов сигнализации и рендеринга пользовательского интерфейса.
3. **Управление дисплеем и пользовательским интерфейсом:**
* Он генерирует видеосигнал для дисплея высокого разрешения.
* Он взаимодействует с сенсорным экраном и передней панелью управления (кнопки, вращающиеся ручки), переводит ввод пользователя в команды для системы.
4. **Хранение данных и сетевая связь:**
* Материнская плата содержит хранилище (например, встроенное SSD или Flash память) для:
* Данные о тенденциях
* Запись формы волны с полным раскрытием
* Журналы сигнализации
* Программное обеспечение системы и конфигурация
* Он имеет надежное сетевое оборудование (контроллер Ethernet) для бесперебойного подключения к информационному центру Philips IntelliVue (IIC) ** и сети больницы,позволяющий осуществлять мониторинг центральной станции и экспорт данных.
5. ** Управление энергией:**
* Он распределяет и регулирует энергию из внутреннего блока питания (PSU) и управляет резервной батареей, обеспечивая бесперебойную работу во время переходов мощности.
Общие компоненты материнской платы серии MX
* **Основной процессор (CPU):** Мощный микропроцессор промышленного класса, предназначенный для одновременной обработки множества высокоточностных форм волн и числовых данных.
* **Чипсет (Northbridge/Southbridge или SOC):** Управляет потоком данных между процессором, памятью и периферийными шинами.
* * Память: **
* **DDR RAM:** Для запуска операционной системы и приложений.
* **Неволатильное хранилище: ** Встроенный чип SSD или eMMC для ОС, программного обеспечения и хранения данных пациентов.
* Обработка и расчет плитесмографа SpO2.
* Алгоритмы измерения NIBP.
* **Круги регулирования мощности:** Многочисленные преобразователи постоянного тока и регуляторы напряжения для обеспечения чистой, стабильной мощности для всех секций платы.
* **Интерфейсы связи:** Контроллеры для Ethernet, USB и серийных портов.
* **Коннекторы для периферийных устройств:** Порты для панели расширения параметров, панели отображения, соединителей для пациентских кабелей и внешних портов.
Общие проблемы и недостатки
* **Ошибка хранения (наиболее распространенная):** Интегрированное хранилище (SSD/eMMC) имеет конечный срок службы чтения/записи.часто указываются сообщениями об ошибке, например **"No System," "Ошибка загрузки"** или монитор замерзает на экране логотипа Philips.
Критические сервисные и ремонтные примечания
* **Высокий уровень интеграции:** Интегрированная конструкция означает, что вы не можете просто заменить неисправный "модуль ЭКГ". Неисправность в интегрированной функции часто требует замены всей материнской платы.
* ** Требуется авторизованный сервис: ** Майнборд серии MX является очень собственным и сложным компонентом. ** Ремонт и замена должны выполняться авторизованными сервисными инженерами Philips.**
* **Калибровка и программное обеспечение:** Установка новой материнской платы - это не простой процесс.
* Загрузите правильное программное обеспечение и конфигурацию устройства.
* **Проводить критические калибровки безопасности и производительности** для всех интегрированных параметров (ЭКГ, НИБП и т.д.).
* Без этой калибровки монитор не будет соответствовать установленным стандартам точности и безопасности.
