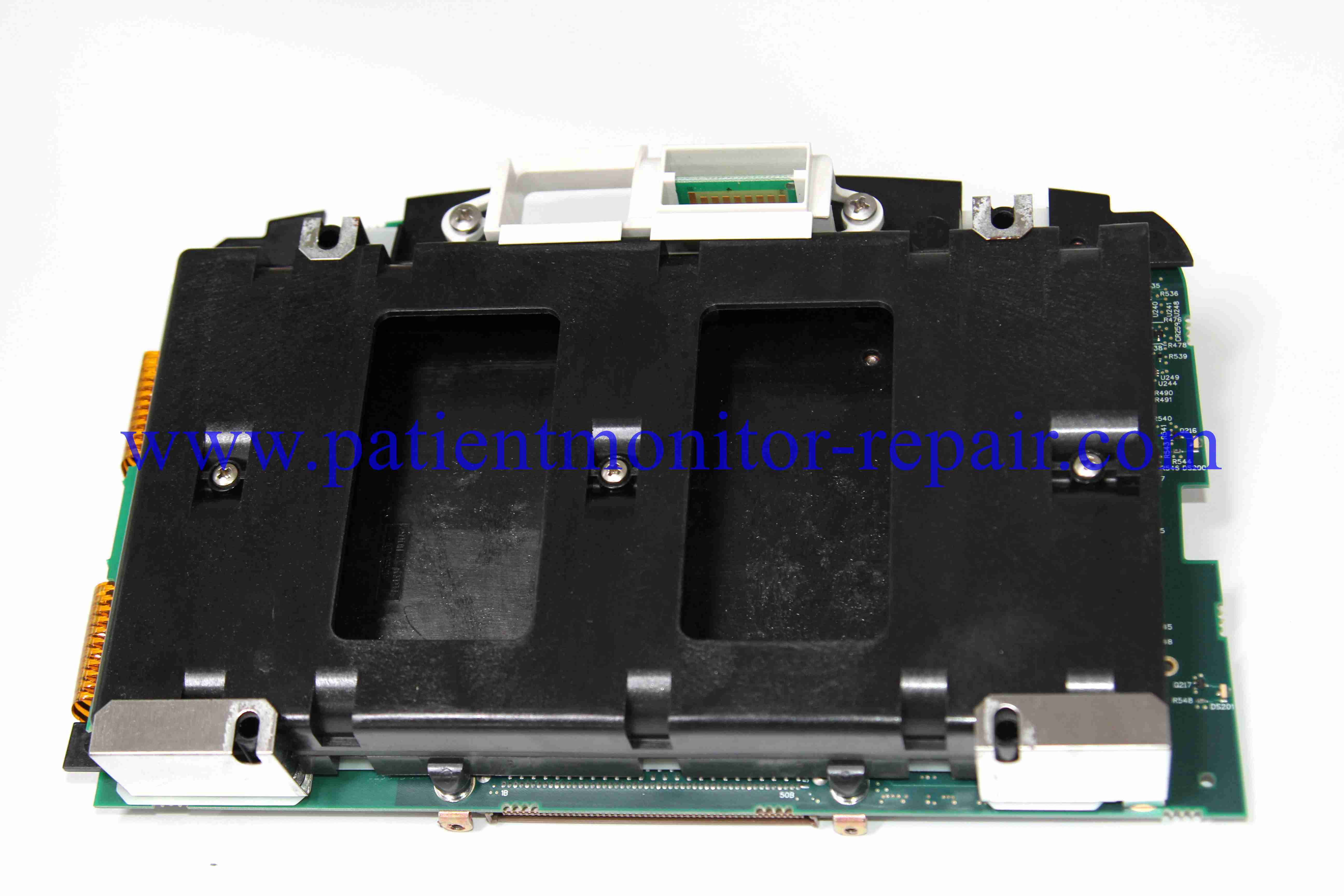

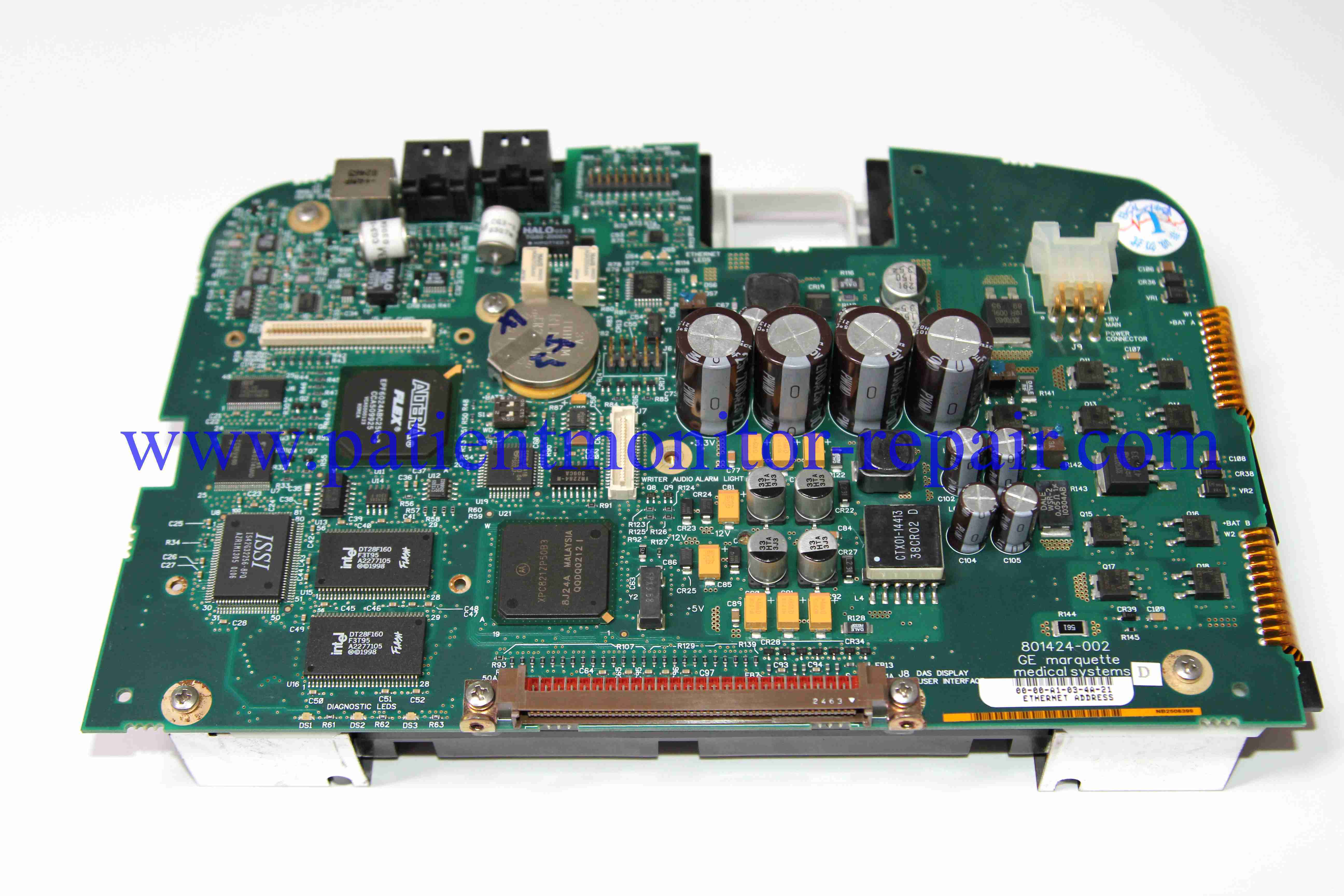

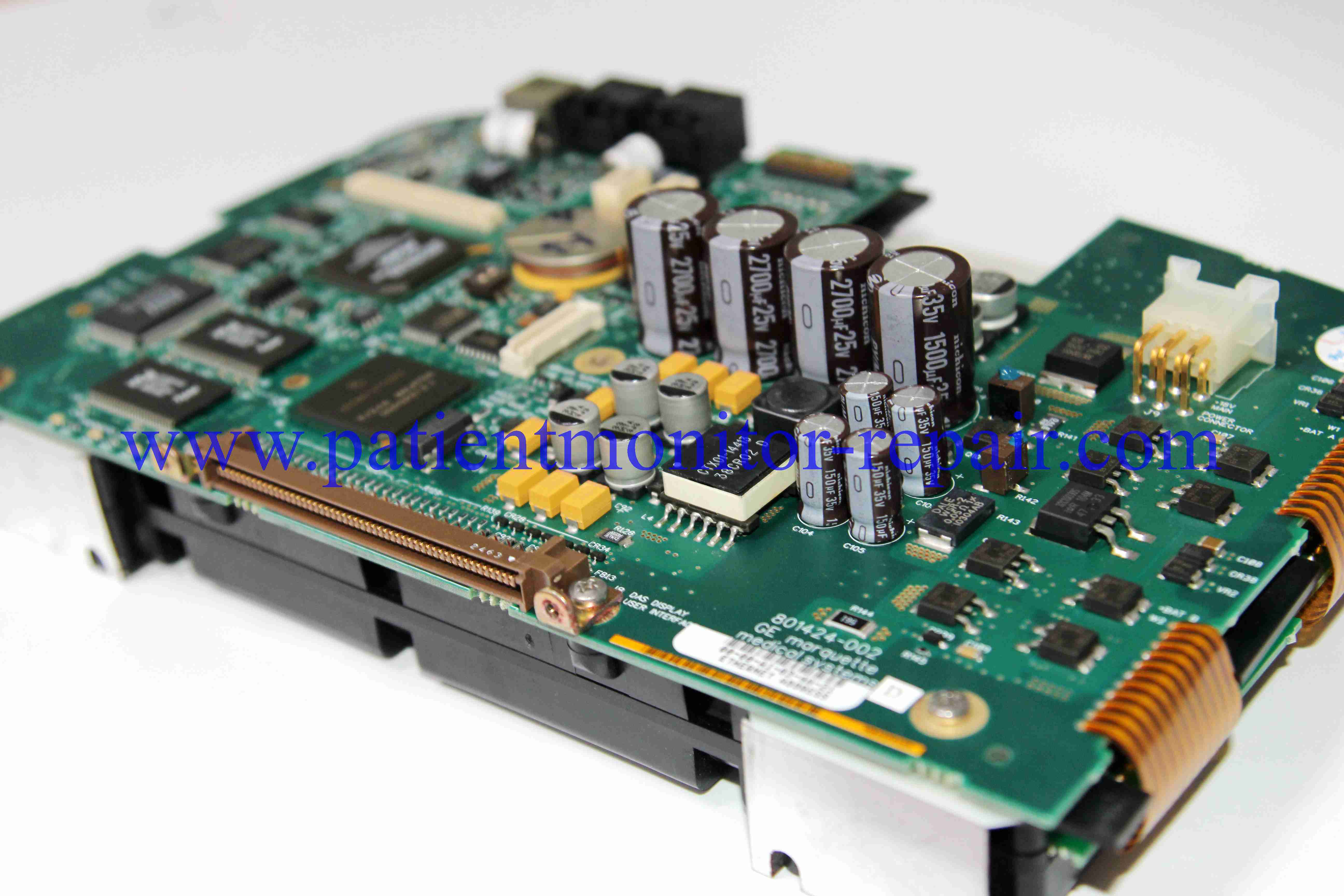

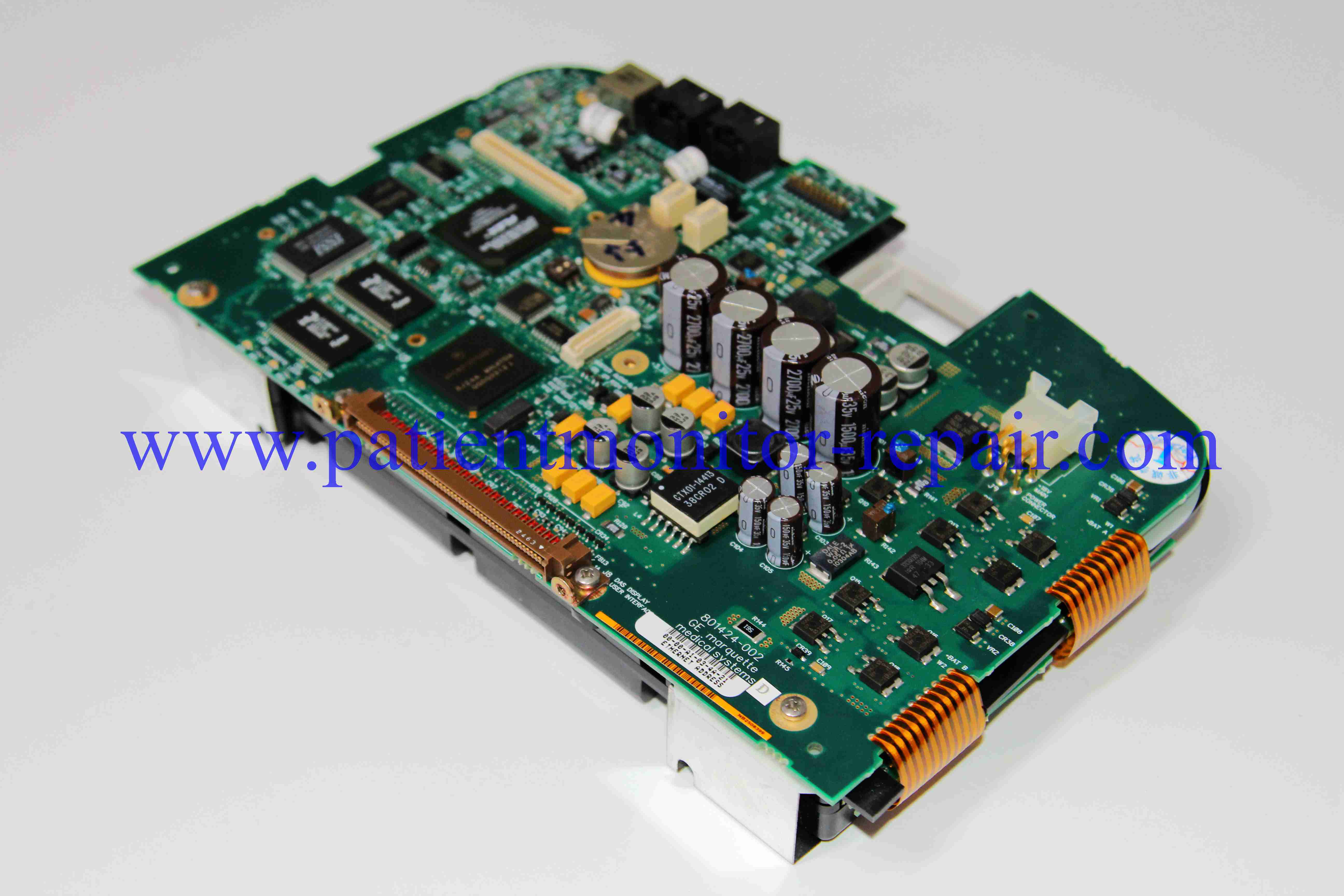

Материнская плата GE DASH3000 4000 5000 Материнская плата для мониторинга пациентов

Характер продукции

Ниже приведено подробное руководство по использованию материнской платы GE DASH 3000/4000/5000, предназначенной дляквалифицированные техники биомедицинского оборудования (BMET).

Важная информация:Материнская плата является основным внутренним компонентом.обученные техникиЭто не руководство для клинического использования медицинскими работниками.

1. Предупреждения перед установкой и меры безопасности

• Проверка совместимости моделей:Подтвердите, что заменяемая материнская плата явно совместима с вашей конкретной моделью DASH (3000, 4000 или 5000) и ее точной конфигурацией оборудования.Доска для DASH 5000 может не работать в DASH 3000 и наоборот.

• Выключить и отключить:Полностью отключите монитор пациента, отсоедините его от электричества переменного тока и выведите монитор с настройки на стене или с столба.

• Защита от электростатического разряда (ESD): Обязательно.Всегда носите правильно заземленный антистатический запястье и работать на ESD-безопасный коврик.

• Подготовить окружающую среду:Работайте в чистом, хорошо освещенном месте, где нет статики, чтобы избежать загрязнения или физического повреждения доски.

• Соберите инструменты и документацию:Иметь необходимые инструменты (например, Торкс отвертки, шпульки) и, критически,официальное руководство по обслуживанию GEПроцесс демонтажа сложен и требует четкого руководства.

2. Удаление старой материнской платы

• Разобрать монитор:Следуйте правилам руководства по эксплуатации, чтобы удалить внешний корпус, переднюю рамку и дисплей, чтобы получить доступ к внутренним компонентам.Этот процесс сложен и включает в себя несколько шагов и кабелей.

• Соединения документов:Прежде чем отключить что-либо,снимать фотографии с высоким разрешениеми создать схемы всех кабелей ленты, проволочных решеток и разъемов, прикрепленных к существующей материнской плате.Неправильная связь - главная причина неудачи..

• Выключить кабели:Многие разъединители имеют замки или замок ZIF (Zero Insertion Force), которые должны быть тщательно перевернуты, прежде чем кабель может быть снят.

• Развернуть и снять:Осторожно поднимите материнскую плату прямо вверх и из шасси, избегая контакта с другими компонентами.

3. Установка новой материнской платы

• Проверьте новую доску:Визуально проверьте новую материнскую плату на наличие признаков физического повреждения, изгиба или повреждения разъемов, возникших во время перевозки.

• Положение и безопасность:Осторожно опустите новую материнскую плату на место и закрепите ее правильными витками.

• Пересоединительные кабели:Используя предварительную документацию (фото / диаграммы), методично восстановить связьвсекабелей и проводки на их точное местонахождение на новой материнской плате.

  • Убедитесь, что все соединители надежно и полностью закреплены.

  • Главное, не забывайте снова включить замки ZIFПосле вставки на соединители ленточного кабеля, свободный ленточный кабель вызовет сбой дисплея или сенсорного экрана.

• Переставьте монитор:Осторожно переверните процесс разборки, чтобы вернуть монитор на место.

4Послеустановка испытаний, калибровки и конфигурации

• Начальное включение:Верните батарею и подключите монитор к переменному питанию.

• Наблюдайте за стартом:Устройство будет проводить расширенное самотестирование. Следите за любыми кодами ошибок (например, ошибками FPGA, DSP или памяти), которые указывают на неправильную установку или неисправную плату.

• Введите режим обслуживания:Вам понадобится доступ к скрытомуРежим обслуживанияЭто обычно включает в себя определенную последовательность ключей при запуске (подробности приведены в руководстве по обслуживанию).

• Калибровка сенсорного экрана:Используйте утилиту калибровки в режиме обслуживания для точной калибровки сенсорного экрана.

• Проверить конфигурацию оборудования:Материальная плата может быть настроена в режиме обслуживания, чтобы соответствовать конкретным аппаратным параметрам монитора (например, установленным модулям параметров).

• Проводить комплексные функциональные испытания:Проверьте все параметры и функции:

  • Дисплей и сенсор:Проверьте четкость и калибровку.

  • ЭКГ, SpO2, NIBP:Используйте симулятор пациента для проверки качества формы волны и численной точности.

  • Сигнализация:Проверьте все функции сигнализации.

  • Сеть и интерфейсы:Проверить функциональность Ethernet и серийных портов, если это применимо.

• Прочистить журналы ошибок:Используйте режим обслуживания для удаления исторических журналов ошибок с предыдущей материнской платы.

5Документация и соответствие

• Запишите услугу:Тщательно задокументируйте всю процедуру в журнале технического обслуживания устройства.и результаты всех испытаний и калибровок.

• Соблюдение требований законодательства:Этот ремонт должен быть выполнен в соответствии со спецификациями GE и соответствующими правилами медицинских изделий (например, FDA, CFDA), чтобы обеспечить соответствие устройства и безопасность для клинического использования.

Последнее предупреждение: это сложная процедура только для высококвалифицированного персонала.Неправильная установка может навсегда повредить новую материнскую плату или другие компоненты, что приводит к дорогостоящим ремонтам и делает устройство жизнеобеспечения небезопасным для пациента.
